Вальцовая сушилка 500 кг/ч

Вальцовая сушилка

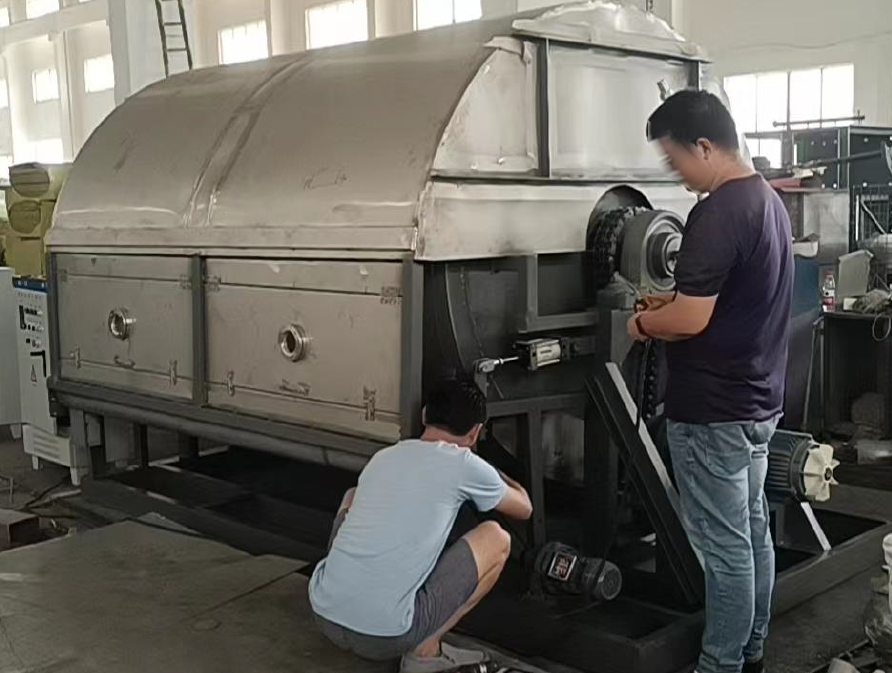

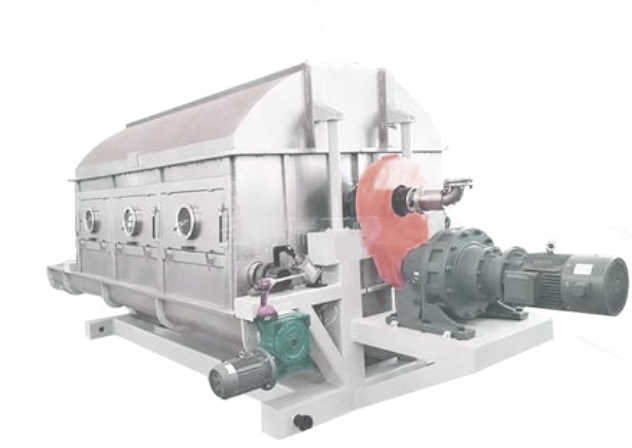

Вальцовая сушилка – это оборудование непрерывного действия с косвенным нагревом, предназначенное для сушки пастообразных и гелеобразных продуктов. Сушилка состоит из корпуса, вращающегося вальца, изнутри нагреваемого паром, аппликаторов нанесения сырья, скребка и вытяжной системы

Сырье

Пастообразное или гелеобразное сырье подается на внешнюю поверхность вращающегося вальца сверху или снизу. Благодаря перемешивающему эффекту аппликаторной системы сырье равномерно распределяется по нагретой поверхности вращающегося вальца. За счет тонкого слоя нанесения сырья на большую площадь нагреваемой поверхности оно очень быстро высыхает и счищается ножом с поверхности вальца уже в процессе завершения его оборота. Короткое время контакта продукта с нагретой поверхностью не только практически исключает риск его повреждения, но и позволяет сохранять свои уникальные свойства, такие как вкус, запах, текстура и т. д.

Вальцевая сушилка отлично подходит для сушки вязких, пастообразных и липких материалов в пищевой, химической и фармацевтической промышленности, сочетая в себе самые передовые и в то же время проверенные временем технологии. Данная вальцовая сушилка широко используется для сушки или охлаждения следующих продуктов:

• молоко;
• дрожжи;
• детское питание;
• зерновые хлопья;
• пищевые продукты специальной обработки;
• добавки в корма для животных;
• питательные среды для растений;
• крахмал картофельный пищевой и модифицированный крахмал;
• БАДы и фармацевтические продукты.
• химические растворы;

Готовый продукт и ресурсы

Вальцовая сушилка бережно сушит различные продукты до влажности 5%, производя сухие хлопья, которые измельчаются в порошок на любой подходящей дробилке или мельнице.

Для управления процессом сушки достаточно 1 человека в смену.

Суммарная электрическая (установленная) мощность оборудования составляет 23,5 кВт, при этом технологического пара вальцовая сушилка потребляет в пределах 1050-1575 кг/ч.

Состав, технические характеристики и цена

Ниже приведены индивидуальные характеристики отдельных систем вальцовой сушилки.

Система подачи и распределения материала

Она состоит из подающего насоса, тканевого валика, соответствующей группы клапанов и других устройств.

Жидкое сырье транспортируется в резервуар для жидкости через питательный насос (центробежный или роторный насос) после предварительной обработки, такой как фильтрация. Распределительный ролик расположен в верхней части барабана, и позволяет контролировать толщину нанесения сырья на поверхность сушильного вальца. Технология нескольких распределительных роликов отличается надежностью работы и небольшими размерами, что позволяет исключить неравномерность нанесения сырья, особенно в условиях работы системы с материалами высокой концентрации и высокой вязкости.

Сушильный валец

Валец представляет собой катаную и сварную конструкцию цилиндрической формы. Он обладает следующими преимуществами:

• общее напряжение металла снимается при изготовлении, чтобы гарантировать отсутствие негативных термических воздействий;
• головка вала имеет конструкцию термовтулки, что значительно улучшает обслуживание;
• рабочая поверхность зеркальная, что снижает адгезию продукта и облегчает его съем, а также процесс мойки оборудования;
• при всей своей механической прочности стенка цилиндра тонкая, что обеспечивает отличную теплопередачу и высокую скорость сушки;
• внутри принята специальная конструкция канавки, которая увеличивает жесткость цилиндра при увеличении площади теплопередачи и уменьшение толщины пленки конденсата для улучшения эффективность сушки;
• хорошая эластичность, высокая устойчивость к давлению и достаточный запас прочности при термическом ударе;
• для обработки поверхности металла используются передовые зарубежные технологии и оборудование, которые значительно увеличивают срок службы;
• требования к прокатке, точению, термической обработке и т. п. цилиндров строже, чем у производителей в той же отрасли, с высоким динамическим балансом и высокой точностью поверхности;
• стабильная работа. В процессе приработки корпуса вальца, подшипника и главного двигателя, производительность оборудования не уменьшится со временем.

Система нагрева и охлаждения

Она состоит из вращающихся соединений, металлических шлангов и соответствующих групп клапанов. Роторное соединение представляет собой вращающееся механическое уплотняющее устройство, которое используется для передачи и отвода тепла.

Возможные теплоносители вальцевой сушилки:

• пар;
• вода;
• масло;
• охлаждающая жидкость.

Компоненты динамического уплотнения вращающегося соединения обработаны с высокой точностью, в том числе уплотнительное кольцо, сферическая поверхность внешней трубы, нижняя крышка и т. д. Когда динамическое уплотнение работает, уплотнительное кольцо не контактирует с внешней оболочкой, а находится в пространстве образованном нижней крышкой и внешней оболочкой. Вращающееся соединение имеет простую конструкцию, удобно в обслуживании, устойчиво к высоким температурам. Металлические шланги целиком изготовлены из нержавеющей стали, которая обладает высокой коррозионной стойкостью. Они импортируются из Японии и после отделки и отжига имеют хорошую гибкость и прочность на изгиб.

Форма поперечного сечения корпуса типа "Ω" имеет превосходные характеристики расширения и сжатия и компенсационные характеристики, лучше, чем у обычных «U-образных», срок службы увеличивается еще больше.

Скребковая система

Состоит из кронштейна, зажима лезвия скребка, лезвия скребка, устройства сброса давления, подшипника и поворотного устройства.

Зажим ракельного лезвия регулируется для обеспечения достаточной жесткости и самоуплотнения. Его можно установить и снять быстро и легко. Помимо жестких креплений скребка возможна комплектация гибкими под процесс сушки дрожжей. После регулировки, если нагрузка изменится, такой скребок может автоматически компенсировать изменения состояния материала на поверхности вальца.

Конструктивные особенности лезвия скребка:

• материал лезвия скребка соответствует материалу поверхности ствола;
• угол установки лезвия скребка относительно ствола точный;
• лезвие скребка находится в тесном контакте с рабочей поверхностью цилиндра;
• материал скребка должен быть легированной конструкционной сталью, твердость которой немного ниже поверхностной твердости сушильного вальца. Если твердость материала скребка слишком высока, это повредит поверхность вальца, а если она слишком низкая, лезвие легко деформируется.
• срок службы скребка длительный;
• поверхность цилиндра защищена от царапин и износа;
• угол между вальцом и скребком 18°〜24°.
• вся конструкция скребка позволяет избежать неравномерного соскабливания и мертвых углов;

Вытяжная система

Из-за большого количества испаряемой воды требуется система принудительного удаления ее паров. Над вальцем предусмотрен вытяжной зонт, а для удаления влаги используется вентилятор.

Система управления

Система управления представлена шкафом управления с возможностью регулирования скорости вращения вальца.

Цена на вальцовые сушилки варьируется в зависимости от их производительности по испаренной влаге и комплектации, стартует от нескольких миллионов и доходит до нескольких сотен миллионов рублей.

Если вы хотите купить вальцовую сушилку, свяжитесь с нами по контактам, указанным на сайте.
