Ключевая мысль, которую полезно зафиксировать до выбора модели: выпарная установка продаёт не «испарённые килограммы воды», а стоимость одного килограмма испарённой воды. Именно этот показатель, а не производительность в паспорте, определяет экономику предприятия на горизонте 7–10 лет. Разница между морально устаревшей однокорпусной схемой и современной установкой с механической рекомпрессией пара достигает 15–20 раз по потреблению первичной энергии.

Второе принципиальное отличие современного подхода — выпарная установка перестала быть «серединой» технологической цепочки и стала её управляющим узлом. От качества сгущения зависят работа распылительной сушилки, гранулятора, кристаллизатора, фасовочной линии. Ошибка в 2–3 % по сухим веществам на выходе из выпарки транслируется в перерасход топлива на сушке, в брак по насыпной плотности и в рекламации потребителя.

Компания «Сушилка22» проектирует, производит и поставляет промышленное выпарное оборудование в широком диапазоне видов и типоразмеров — от лабораторно-пилотных аппаратов производительностью 50 кг/ч по испарённой влаге до многокорпусных комплексов для крупных заводов с испарительной способностью 60 000 кг/ч и выше. Мы работаем и как изготовитель оборудования, и как разработчик технологического регламента: от материального и теплового баланса до пусконаладки на площадке заказчика.

Физика процесса выпаривания: от чего зависит результат

В основе работы любой выпарной установки лежит зависимость температуры кипения раствора от давления над его поверхностью и от концентрации растворённых веществ. Понижая давление, мы снижаем температуру кипения; повышая концентрацию, мы её поднимаем (температурная депрессия). Инженерная задача сводится к тому, чтобы удержать полезную разность температур между греющим паром и кипящим раствором в экономически оправданном коридоре 5–20 °C.

Отдельного внимания заслуживает вязкость. При росте сухих веществ с 12 % до 65 % вязкость сахаросодержащего раствора увеличивается на два порядка, коэффициент теплопередачи падает в 3–4 раза, и последний корпус многокорпусной установки приходится проектировать по совершенно иным принципам, чем первый. Это одна из причин, по которой типовые «каталожные» решения на реальном сырье часто не выходят на паспортные показатели.

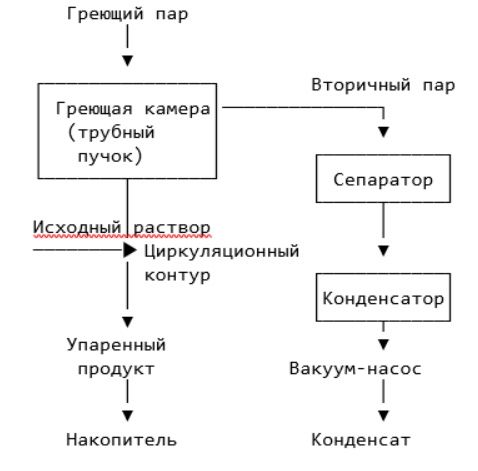

Принципиальная схема однокорпусной выпарной установки

Схема наглядна, но энергетически расточительна: на испарение 1 кг воды расходуется 1,05–1,15 кг греющего пара. Именно поэтому однокорпусные аппараты в промышленности сегодня применяют только там, где нужна малая производительность, частая смена продукта или работа с агрессивной средой.

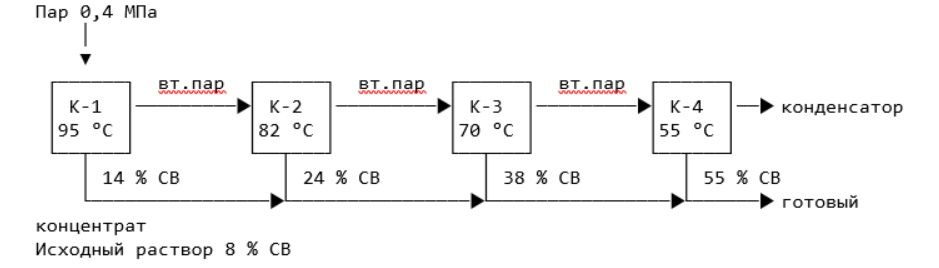

Принципиальная схема многокорпусной установки (прямоток, 4 корпуса)

Каждый следующий корпус работает под более глубоким вакуумом и использует вторичный пар предыдущего в качестве греющего. Удельный расход первичного пара падает практически обратно пропорционально числу корпусов: 4-корпусная установка требует около 0,27–0,30 кг пара на 1 кг испарённой воды, 5-корпусная — около 0,22 кг, 7-корпусная — около 0,16 кг.

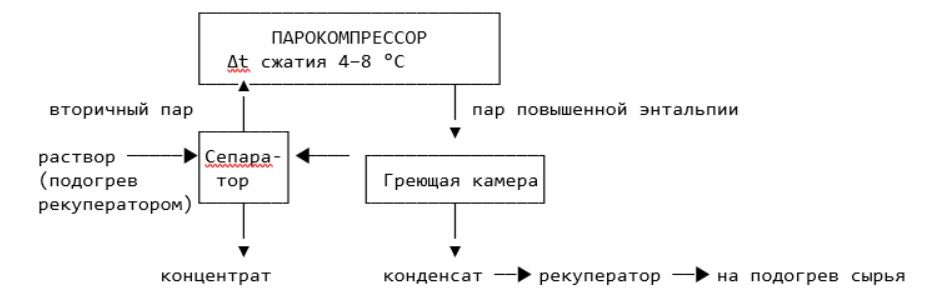

Принципиальная схема установки с механической рекомпрессией пара (МРП/MVR)

Установка МРП не потребляет свежий пар в установившемся режиме: он нужен только на пуске. Вместо тонн пара расходуется электроэнергия на привод компрессора — от 8 до 30 кВт·ч на 1 т испарённой влаги в зависимости от температурной депрессии. При стоимости электроэнергии 6–8 руб./кВт·ч и пара 1800–2600 руб./т срок окупаемости перехода с 2-корпусной схемы на МРП составляет, по нашим расчётам, от 14 до 30 месяцев.

Классификация выпарного оборудования

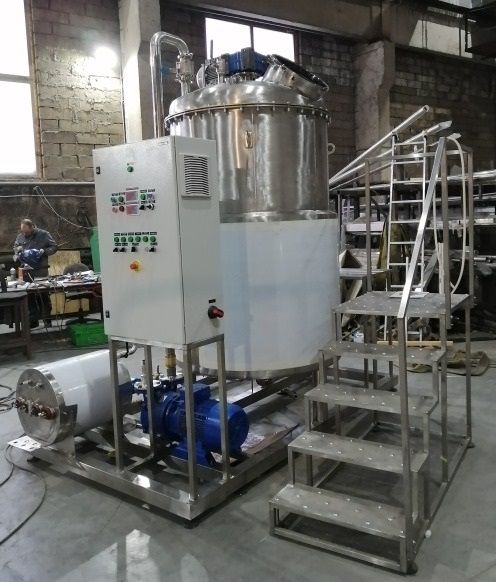

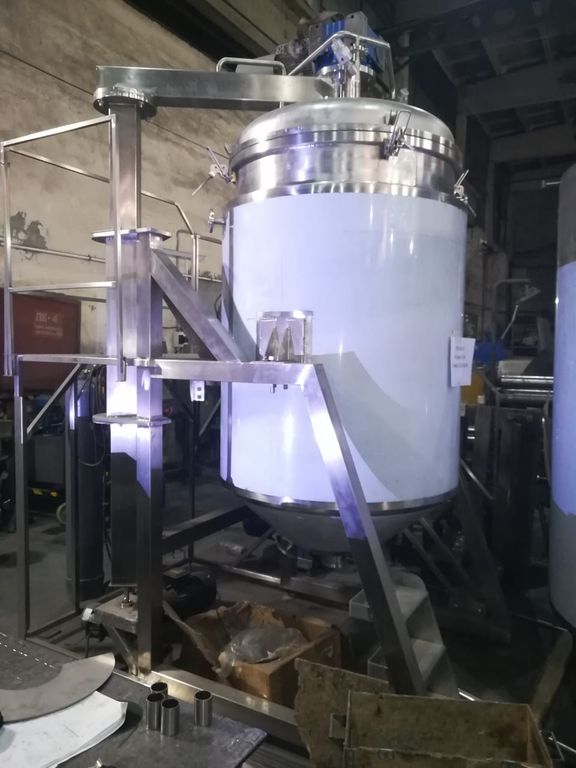

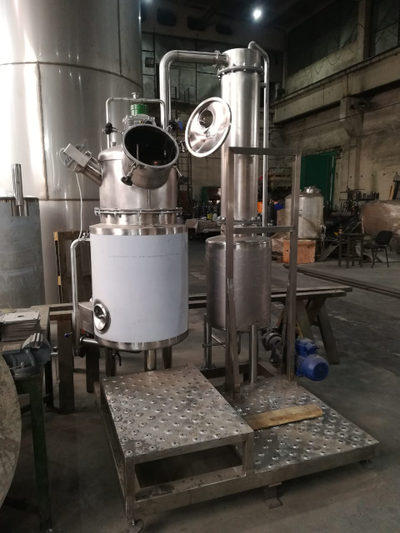

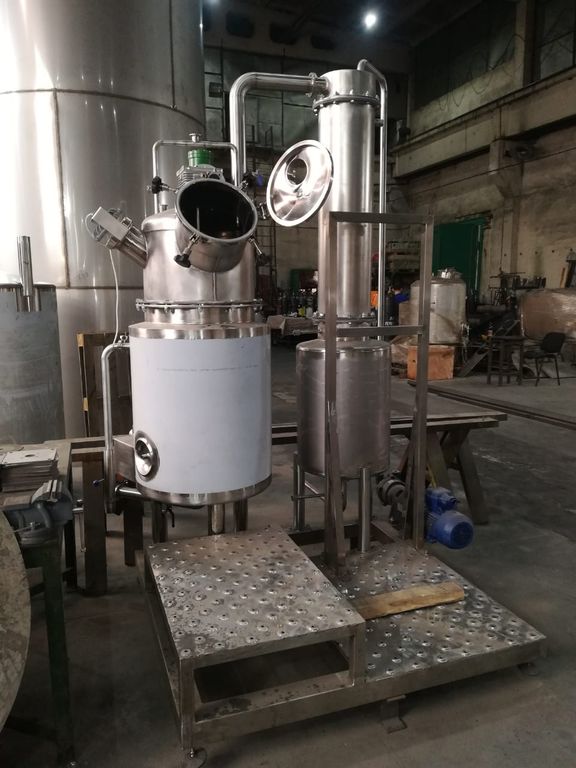

Выпарные установки «Сушилка22»

Ниже приведены основные серийные линейки нашего производства. Все модели изготавливаются в исполнении из нержавеющих сталей AISI 304, AISI 316L.

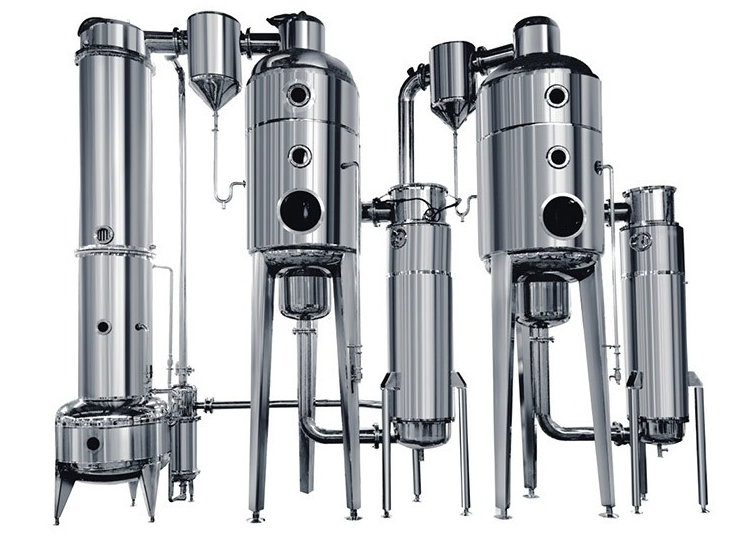

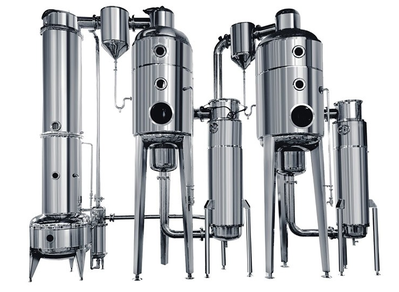

Серия ВУП — многокорпусные выпарные установки с падающей плёнкой

Серия ВУМ — выпарные установки с механической рекомпрессией пара (МРП)

Серия ВРП — роторно-плёночные и тонкоплёночные испарители

Серия ВУК — выпарные кристаллизаторы с принудительной циркуляцией

Материальное исполнение и типовые среды

Где применяется выпарная установка

Реальные примеры применения выпарного оборудования:

• сгущение подсырной сыворотки перед распылительной сушкой: 5-корпусная установка с падающей плёнкой доводит сыворотку с 6 % до 58 % сухих веществ, снижая нагрузку на сушилку в 9,5 раза;
• концентрирование послеспиртовой барды на спиртзаводе: установка МРП испаряет 12 000 кг/ч влаги и превращает отход в кормовую добавку DDGS, окупаясь за счёт продажи корма и отмены платы за сброс;
• производство сульфата натрия из отработанных травильных растворов: выпарной кристаллизатор с принудительной циркуляцией выдаёт товарный кристалл с чистотой 98,6 %;
• упаривание фильтрата полигона ТКО до 30 % с последующим отверждением: схема ZLD, полностью исключающая сброс в водоём;
• концентрирование фруктового пюре до 36 % в роторно-плёночном аппарате при температуре 52 °C, что сохраняет аромат и цвет;
• сгущение чёрного щёлока целлюлозного производства до 75 % перед сжиганием в содорегенерационном котле;
• концентрирование раствора карбоната лития в гидрометаллургии перед стадией осаждения.

Экономика: почему схему выбирают до аппарата

Разберём цифры на условном примере. Испарение 10 000 кг/ч воды, 7500 часов работы в год. При 4-корпусной схеме расход пара составит 2900 кг/ч, или 21 750 т/год; при цене пара 2200 руб./т это 47,85 млн руб. При МРП-схеме потребление электроэнергии — 150 кВт·ч/ч, или 1,125 млн кВт·ч в год; при 7 руб./кВт·ч это 7,88 млн руб. Разница почти 40 млн руб. в год перекрывает удорожание оборудования за первые два года эксплуатации. Именно такие расчёты мы делаем на этапе технико-экономического обоснования — бесплатно, до подписания договора.

Что даёт технологическое проектирование от «Сушилка22»

Мы не продаём «выпарную установку вообще». Мы проектируем аппарат под конкретное сырьё, конкретный пар, конкретную воду оборотного цикла и конкретный цех с его высотами и проёмами. Порядок работы:

• Запрос исходных данных: состав, расход, начальные и конечные сухие вещества, термостойкость, параметры энергоносителей.
• Лабораторное и пилотное испытание на нашем стенде: определение реального коэффициента теплопередачи, склонности к пенообразованию и накипеобразованию, кинетики кристаллизации.
• Материальный и тепловой баланс, выбор числа корпусов и схемы рекуперации.
• Технико-экономическое обоснование с расчётом OPEX и срока окупаемости в двух-трёх вариантах.
• Разработка технологической схемы P&ID, компоновка, задание на строительные конструкции.
• Конструкторская документация, изготовление, заводские испытания.
• Шеф-монтаж, пусконаладка, вывод на гарантийные показатели, обучение персонала.
• Сервис, поставка ЗИП, модернизация действующих линий.

Преимущества, которые получает заказчик:

• гарантированная производительность по испарённой влаге, подтверждённая пилотными испытаниями, а не каталожной таблицей;
• система CIP-мойки, интегрированная в контур установки, с сокращением простоя до 90 минут;
• автоматическое поддержание концентрации по плотномеру или поточному рефрактометру с точностью ±0,3 % СВ;
• рекуперация тепла конденсата и вторичного пара с возвратом до 78 % теплоты в цикл;
• антинакипная стратегия: расчёт скорости плёнки, подбор материала трубок, кислотно-щелочная программа мойки;
• локализованное производство и склад комплектующих, срок поставки ЗИП от 3 дней;
• шеф-монтаж и пусконаладка силами штатных технологов, а не подрядчиков;
• гарантия 24 месяца и сервисный контракт с выездом в течение 48 часов.

Как подобрать выпарную установку: чек-лист заказчика

Чтобы получить корректное коммерческое предложение, достаточно ответить на несколько вопросов:

• какое сырьё и его химический состав, содержание сухих веществ на входе;
• требуемая концентрация на выходе и допустимая температура нагрева;
• часовая и годовая производительность, режим работы (сезонный или круглогодичный);
• доступные энергоносители: давление пара, тариф на электроэнергию, наличие оборотной воды;
• склонность продукта к пенообразованию, кристаллизации, отложениям;
• санитарные и взрывопожарные требования, класс зоны;
• доступная площадь и высота цеха, наличие крана;
• планы по расширению производства на горизонте 5 лет.

По этим данным мы в течение 3 рабочих дней предоставляем предварительный тепловой расчёт, схему и бюджетную стоимость. Пилотные испытания на вашем сырье занимают от 5 до 15 дней.

«Сушилка22» производит и поставляет промышленное оборудование для выпаривания в широком диапазоне видов и типоразмеров — включая комплексы для крупных заводов производительностью до 60 000 кг/ч по испарённой влаге. Мы берём на себя технологическое проектирование, изготовление, монтаж и вывод установки на гарантийные показатели.

Направьте нам исходные данные по вашему продукту — и вы получите тепловой расчёт, схему и предварительную стоимость. Первая консультация технолога и технико-экономическое обоснование предоставляются бесплатно.
