Смесители сухих сыпучих продуктов: биконические и Y-образные

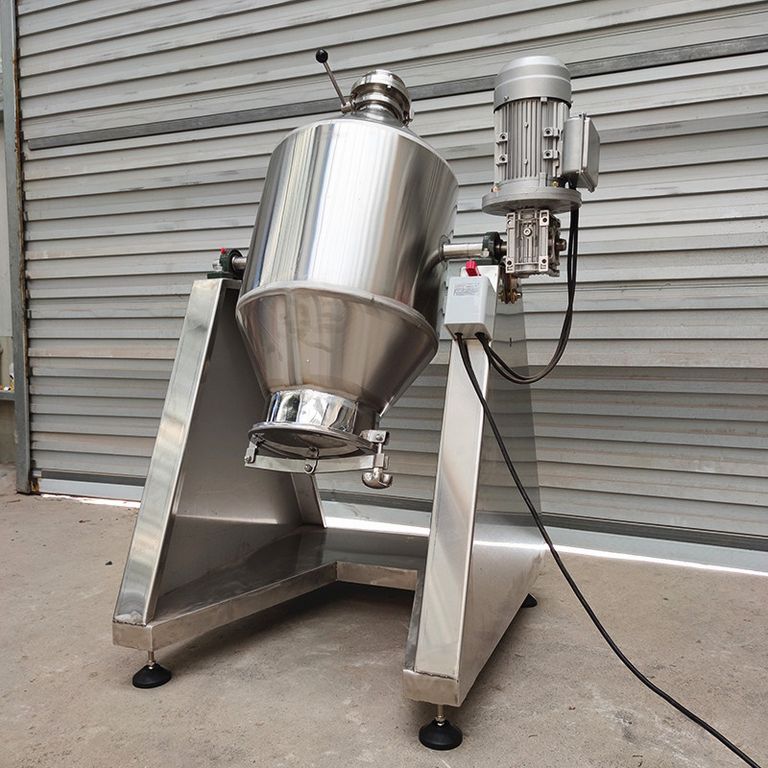

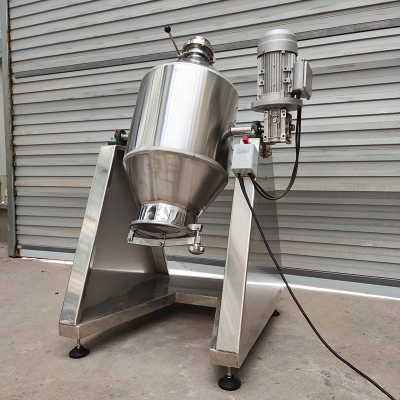

Биконический смеситель

Биконический смеситель — это аппарат периодического действия для деликатного смешивания сухих сыпучих и порошкообразных материалов, рабочая ёмкость которого выполнена в форме двух усечённых конусов, состыкованных широкими основаниями. Такая геометрия принципиально отличает его от классического барабанного смесителя: при каждом обороте корпуса материал не просто пересыпается в вертикальной плоскости, а одновременно смещается вдоль продольной оси аппарата, формируя сложную пространственную траекторию движения.

В современном понимании биконический смеситель относится к классу гравитационных тумблер-миксеров и рассматривается как универсальное технологическое решение для смешивания компонентов, существенно различающихся по плотности, размеру частиц и долям загрузки. Именно поэтому он одинаково эффективен и при производстве сухого молока, и при изготовлении металлокерамических порошков, и при выпуске премиксов для комбикормов.

Ключевая особенность биконуса — отсутствие внутри ёмкости каких-либо мешалок, лопастей или шнеков. Смешивание происходит исключительно за счёт инерционных сил, что исключает разрушение хрупких гранул и не вызывает локального разогрева материала. Это критически важно при работе с термолабильными витаминами, ароматизаторами и активными фармацевтическими субстанциями.

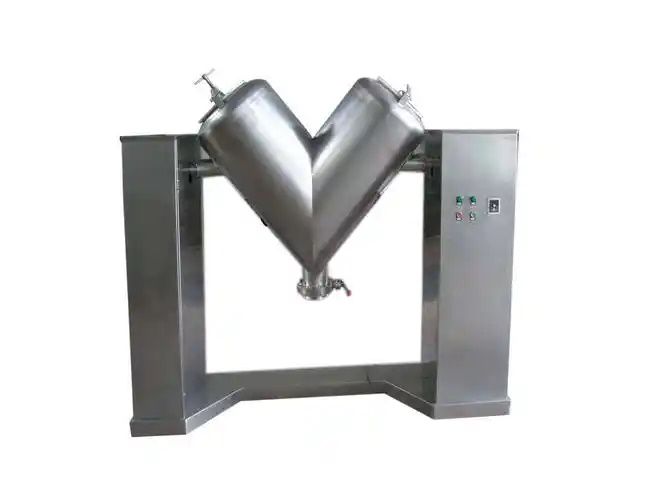

Y-образный смеситель

Y-образный смеситель — это разновидность ёмкостного тумблер-миксера, у которого рабочая камера выполнена в форме латинской буквы Y или V и установлена на раме с горизонтальной осью вращения. При вращении корпуса смешиваемый продукт поочерёдно попадает в обе ветви ёмкости, разделяясь на два потока, а затем при обратном сближении ветвей вновь сливается в единую массу — именно это разделение и встречное соединение обеспечивает уникальное движение частиц и достижение очень высокой однородности смеси.

В современной практике Y-образный смеситель стал фактическим эталоном для смешивания сухих фармацевтических субстанций, биологически активных добавок (БАД), премиксов и косметических пудр. Он подходит для смешивания высокочувствительных к трению составов, порошков с разным размером частиц, формой и плотностью, а также хрупких гранул, которые недопустимо разрушать в процессе обработки.

Главное отличие Y-образной конструкции от биконической — наличие двух чётко выраженных рабочих объёмов, в которых материал ведёт себя по-разному в каждой фазе оборота. Такая схема обеспечивает не только пересыпание, но и пространственное перераспределение продукта, что особенно ценно при введении микродобавок (витаминов, ферментов, красителей) в основной носитель.

Сравнительные характеристики смесителей

Чтобы выбор между биконическим и Y-образным смесителем был осознанным, ниже приведена сводная таблица их рабочих параметров.

Принципиальная схема работы биконического смесителя

Конструкция биконического смесителя «Сушилка22» включает следующие основные узлы:

• рабочая ёмкость биконической формы из нержавеющей стали AISI 304 или AISI 316L (для фармацевтики);
• два полых вала, приваренных к обечайке посередине биконуса;
• опорная рама из углеродистой стали с защитным ограждением периметра;
• мотор-редуктор с частотным преобразователем для плавного пуска и регулировки оборотов;
• загрузочный люк с герметичной крышкой и пневматическим уплотнением;
• разгрузочный узел с поворотным дисковым затвором или шиберной заслонкой;
• шкаф управления с таймером времени смешивания и аварийным остановом.

В рабочем цикле биконического смесителя выделяют три фазы. На первой фазе при подъёме ёмкости компоненты прижимаются к внутренней поверхности конуса под действием силы тяжести. На второй фазе при достижении вертикального положения происходит обрушение материала и его сход вдоль образующих обоих конусов. На третьей фазе, при опускании ёмкости, частицы пересыпаются вдоль продольной оси, и цикл повторяется. За 100–200 оборотов достигается полная гомогенизация смеси.

Принципиальная схема работы Y-образного смесителя

Y-образный смеситель устроен иначе. Его ключевые элементы:

• Y-образная или V-образная ёмкость со стенками толщиной 3–4 мм;
• приводной вал, расположенный в точке симметрии ёмкости;
• станина с подшипниковыми узлами;
• мотор-редуктор мощностью от 0,75 до 5,5 кВт;
• люк загрузки и сливной патрубок в нижней общей части корпуса;
• система блокировок, исключающая открывание люка при работающем приводе.

Принцип работы Y-образного смесителя основан на циклическом разделении и слиянии материала. В верхнем положении продукт стекает по обеим ветвям к центру корпуса, а в нижнем положении распределяется обратно вверх по ветвям. За счёт асимметрии движения и пересечения потоков между ветвями достигается коэффициент однородности до 99% за 8–15 минут — что является лучшим показателем среди гравитационных смесителей.

Технология смешивания порошков

Смешивание сыпучих материалов — наиболее сложный процесс в технологии порошков. Это связано с тем, что в отличие от жидкостей, где молекулярная диффузия идёт самопроизвольно, порошки склонны к сегрегации (расслоению) по плотности, размеру и форме частиц. Поэтому правильно подобранный смеситель и грамотно выстроенный процесс — основа качества готовой продукции.

Механизмы смешивания

В сыпучих средах различают три основных механизма смешивания, и хороший аппарат должен обеспечивать все три одновременно:

• конвективный перенос — макроскопические перемещения групп частиц из одной зоны объёма в другую;
• диффузионное смешивание — перераспределение единичных частиц по поверхности скольжения;
• сдвиговое смешивание — относительное перемещение слоёв материала под действием инерции.

Биконические и Y-образные смесители работают преимущественно по конвективно-диффузионному механизму с минимальным сдвиговым воздействием. Это и определяет их деликатность по отношению к компонентам и пригодность для работы с хрупкими и термочувствительными материалами.

Факторы, влияющие на качество смеси

Опыт «Сушилка22» в технологическом проектировании показывает, что результат смешивания определяется не только конструкцией аппарата, но и параметрами процесса:

• коэффициент заполнения ёмкости (оптимум 30–50% для биконических и 40–60% для Y-образных установок);
• частота вращения корпуса (превышение приводит к центробежному прижиму материала к стенкам и прекращению смешивания);
• время цикла (обычно от 8 до 25 минут в зависимости от рецептуры);
• последовательность загрузки компонентов (микродобавки вносятся в виде премикса с инертным наполнителем);
• разница в размерах частиц компонентов (отношение более 10:1 требует предварительного просева);
• влажность материалов (выше 8% возможна агломерация и налипание на стенки).

Типоразмерный ряд смесителей «Сушилка22»

Компания «Сушилка22» производит и поставляет смесители порошков в широком диапазоне типоразмеров с объёмом смесителя от 50 до 1000 л. Это позволяет подобрать оборудование как для малотоннажных лабораторных и опытных производств, так и для серийного выпуска пищевых, фармацевтических и косметических продуктов. Базовая линейка представлена в таблице ниже.

Все модели изготавливаются с контактирующими частями из пищевой нержавеющей стали AISI 304, при необходимости — из AISI 316L для агрессивных сред и фармацевтического исполнения. Поверхности подвергаются полировке до Ra ≤ 0,8 мкм, что отвечает требованиям GMP.

Применение в различных отраслях промышленности

Универсальность гравитационных смесителей сделала их фактическим стандартом в большинстве производств, где требуется работа с сухими сыпучими продуктами. Ниже приведены ключевые отрасли применения и рекомендации «Сушилка22» по подбору оборудования.

Производство пищевых продуктов и БАД

Пищевая промышленность — крупнейший потребитель смесителей сыпучих материалов. От качества смешивания напрямую зависят органолептические свойства продукта, точность дозирования витаминов и минералов, стабильность вкусовых характеристик от партии к партии.

Биконические смесители «Сушилка22» применяются при производстве сухих завтраков, какао-смесей, киселей и желе, специй и пряных смесей, премиксов для пекарен, сухого молока и заменителей цельного молока, молочных коктейлей, протеиновых смесей и спортивного питания. Деликатное пересыпание исключает разрушение хлопьев, гранул и капсулированных компонентов, а большой геометрический объём позволяет работать со значительными партиями — от 200 до 1000 л за цикл.

Производство БАД предъявляет особые требования к однородности смеси, поскольку даже небольшое отклонение в дозировке активного компонента влияет на эффективность и безопасность продукта. Здесь предпочтение отдают Y-образным смесителям объёмом 50–300 л, обеспечивающим коэффициент вариации содержания действующего вещества менее 3%. Типовые продукты — витаминно-минеральные комплексы, изолят сывороточного белка, креатин, аминокислотные комплексы, коллагеновые порошки, фитокомплексы и адаптогены.

Фармацевтическая промышленность

Для фармацевтических производств однородность порошковой смеси — это вопрос терапевтической эффективности и безопасности лекарственного средства. Согласно общей фармакопейной статье, порошки должны быть однородными при рассмотрении невооружённым глазом и иметь размер частиц не более 0,16 мм. При неравномерном смешивании отдельные дозы могут содержать недостаточное или избыточное количество действующего вещества — что в случае препаратов списка А или Б может привести к отравлению.

Y-образные смесители «Сушилка22» в исполнении GMP применяются на стадиях подготовки таблеточной массы, изготовления порошков для саше, производства гранулята для капсулирования, смешивания антибиотиков, гормональных и ветеринарных препаратов. В фармацевтическом исполнении установки оснащаются:

• ёмкостью из стали AISI 316L с полировкой Ra ≤ 0,4 мкм;
• системой CIP для автоматизированной мойки без разборки;
• санитарными уплотнениями FDA из EPDM или силикона;
• датчиками температуры, давления и оборотов с протоколированием параметров партии;
• валидационной документацией IQ/OQ/PQ;
• системой контроля доступа для соответствия требованиям 21 CFR Part 11.

Косметическая промышленность

В производстве сухой декоративной и уходовой косметики смесители обеспечивают равномерное распределение пигментов в основе, стабильность оттенка от партии к партии и отсутствие комков и агломератов в готовом продукте. Биконические и Y-образные смесители используются при выпуске пудр, теней, румян, бронзеров, хайлайтеров, тальков, сухих шампуней, скрабов и масок-пудр.

Особенность работы с косметическими порошками — высокое содержание тонкодисперсных пигментов с разной плотностью (от 1,5 до 6 г/см³ для оксидов металлов) и склонность к электризации. Поэтому установки «Сушилка22» для косметики оснащаются системами заземления и при необходимости — узлами ввода связующих в виде масел и силиконов в количестве до 5%. Объёмы 50–200 л оптимальны для нишевых брендов и контрактного производства.

Производство сухих порошковых смесей

Производство любой сухой порошковой смеси — будь то детская молочная формула, протеиновый коктейль или таблеточная масса для антибиотика — представляет собой строго регламентированную технологическую цепочку, в которой смеситель играет роль завершающего, но определяющего звена. Качество смешивания невозможно «вытянуть» на последующих этапах: если на стадии гомогенизации получена расслоившаяся смесь, фасовка лишь зафиксирует этот дефект в каждой упаковке.

Полный технологический маршрут производства порошковых продуктов выглядит следующим образом:

Компания «Сушилка22» имеет компетенции на каждом из перечисленных этапов и проектирует не только отдельные смесители, но и целостные технологические линии «под ключ» — с увязкой оборудования по производительности, гидравлическим режимам, схеме автоматизации и требованиям санитарии. Это позволяет заказчику получить готовое производство без необходимости интегрировать оборудование разных поставщиков.

Преимущества смесителей «Сушилка22»

Многолетний опыт работы на рынке промышленного оборудования позволяет «Сушилка22» предлагать решения, выгодно отличающиеся от типовых рыночных предложений:

• производство в России — короткие сроки изготовления (от 21 до 60 рабочих дней) и оперативный сервис;
• широкая линейка типоразмеров от 50 до 1000 л с шагом, удовлетворяющим любую производственную задачу;
• исполнения в стали AISI 304, AISI 316L и углеродистой стали — под конкретные требования отрасли;
• частотный преобразователь и таймер времени в стандартной комплектации каждой установки;
• опционально — система впрыска жидких компонентов, узлы вакуумной загрузки, датчики уровня и температуры;
• комплектная поставка с сертификатами соответствия, паспортами и эксплуатационной документацией;
• шеф-монтаж, пусконаладка и обучение персонала на территории заказчика;
• гарантия 18 месяцев и постгарантийное обслуживание с поставкой запасных частей со склада.

Услуги технологического проектирования

Помимо производства оборудования компания «Сушилка22» оказывает услуги полного технологического проектирования производств сухих порошковых продуктов. В рамках проекта мы выполняем:

• разработку технологического регламента и материального баланса производства;
• подбор оборудования по всему маршруту — от приёмки сырья до фасовки;
• проектирование производственных помещений с учётом классов чистоты GMP;
• компоновочные решения и 3D-модели производственного участка;
• разработку схем автоматизации и АСУТП;
• подготовку валидационной документации для фармацевтических заказчиков;
• сопровождение запуска производства и оптимизацию рецептур.
• Такой комплексный подход исключает типичные ошибки, возникающие при покупке разрозненного оборудования у разных поставщиков: несоответствие производительности соседних узлов, конфликты по схемам автоматизации, проблемы с санитарной обработкой и валидацией.

Биконические и Y-образные смесители — это базовое оборудование для любого современного производства сухих сыпучих продуктов в пищевой, фармацевтической, косметической и химической отраслях. Их основные преимущества — деликатность смешивания, высокая однородность готовой смеси, отсутствие риска разрушения хрупких гранул и термочувствительных компонентов, а также простота санитарной обработки.

Компания «Сушилка22» предлагает заказчикам не просто оборудование, а готовые технологические решения: от смесителя объёмом 50 л для опытного цеха до полного комплекса для серийного производства с биконусом на 1000 л. Чтобы подобрать оптимальную модель смесителя под вашу рецептуру и обсудить возможности технологического проектирования или поставки оборудования для производства пищевых, косметических и фармацевтических порошков и их смесей, оставьте заявку на сайте sushilka22.ru или свяжитесь с нашими инженерами по телефону. Мы подготовим коммерческое предложение в течение одного рабочего дня и проведём бесплатный технологический аудит вашей производственной задачи.

Сушилка22 — оборудование, которое работает на ваш результат.
