Роторная сушилка послеспиртовой барды

Роторная (барабанная) сушилка послеспиртовой барды — это промышленный аппарат непрерывного действия, в котором влажная барда обезвоживается во вращающемся наклонном барабане при контакте с горячим теплоносителем. Влажный материал подаётся в барабан, подхватывается внутренними лопастями-насадками, многократно пересыпается и движется вдоль оси к разгрузке, отдавая влагу потоку горячих газов. На выходе получается сухой сыпучий продукт с остаточной влажностью 9–11 %.

Роторная сушилка перестала быть простым «барабаном с горячим воздухом». Это управляемый теплотехнический агрегат, который обеспечивает заданную влажность продукта, бережный температурный режим (чтобы не пережечь белок), стабильную производительность и соответствие готовой барды требованиям ГОСТ. Именно роторные и барабанные установки получили наибольшее распространение для сушки барды благодаря всеядности к составу сырья, устойчивости к колебаниям влажности и высокой единичной производительности.

Актуальность такого оборудования трудно переоценить. Спиртовой завод средней мощности образует сотни тонн жидкой барды в сутки, и она быстро закисает, теряя кормовую ценность и превращаясь в источник запаха и загрязнения. Хранить её можно лишь короткое время, а вывоз и размещение в лагунах обходятся дорого и попадают под экологический контроль. Роторная сушилка решает проблему в источнике: переводит скоропортящийся жидкий отход в стабильный сухой продукт, который хранится месяцами и свободно перевозится на любые расстояния.

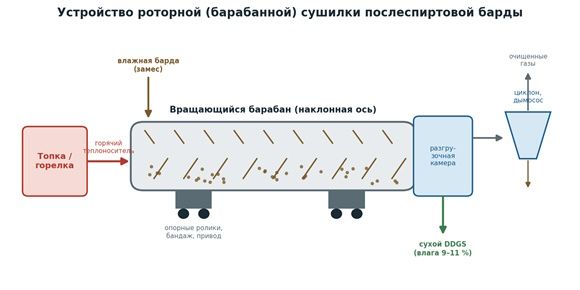

Схема 1. Устройство роторной (барабанной) сушилки барды: топка, барабан с насадками, разгрузка, циклон.

Устройство и принцип работы

Конструктивно роторная сушилка — это не только сам барабан, но и целый комплекс узлов, работающих как единый агрегат. Основные элементы установки:

• сушильный барабан — сварной стальной цилиндр на наклонной оси с бандажами и приводным венцом;
• внутренние насадки и лопасти — поднимают и пересыпают материал, создавая «завесу» для контакта с газом;
• топка или калорифер — источник теплоносителя при прямом или непрямом нагреве;
• загрузочная и разгрузочная камеры с питателями и шнеками;
• опорные и упорные ролики, привод с редуктором и электродвигателем;
• система пылеулавливания — циклоны, рукавный фильтр и дымосос;
• автоматика контроля температуры, разрежения и влажности продукта.

Принцип работы строится на трёх явлениях: вращении барабана, наклоне оси и пересыпании материала по насадкам. Барабан заполняется на 20–25 % объёма, лопасти поднимают барду и роняют её сквозь поток горячих газов, а наклон обеспечивает постепенное продвижение к разгрузке. Для липких и склонных к комкованию продуктов в барабан добавляют цепи или ударные устройства, разбивающие комки и очищающие стенки. Чтобы избежать налипания, влажность замеса на входе регулируют добавлением сухого продукта (рецикла).

По взаимному направлению движения барды и теплоносителя различают два режима. Их сравнение приведено в таблице.

Для барды чаще применяют прямоточную схему: горячий теплоноситель (350–550 °C на входе в барабан) встречает самый влажный материал, быстро сбивает влагу, а к разгрузке температура падает до 90–120 °C, что бережёт протеин от пригорания.

Почему роторная сушилка, а не другой тип

Для барды теоретически применимы несколько типов сушилок, но именно роторные (барабанные) установки стали отраслевым стандартом. Они нечувствительны к колебаниям состава и влажности сырья, имеют высокую единичную производительность и работают круглосуточно с минимальным обслуживанием. Сводное сравнение основных типов поможет понять выбор.

Технологический экскурс: от жидкой барды до сухого DDGS

Чтобы понять роль сушилки, важно увидеть всю цепочку переработки. После отгонки спирта из бражки образуется цельная барда с содержанием сухих веществ всего около 6 %. Высушивать её «как есть» энергетически невыгодно, поэтому сначала из барды механически удаляют максимум воды, и только сгущённый материал поступает в сушилку.

Схема 2. От жидкой барды к сухому кормовому продукту DDGS: разделение, упаривание, смешивание, сушка.

Разделение на фракции. Цельную барду подают на декантерную центрифугу, где она делится на твёрдую фракцию — кек (30–35 % сухих веществ) и жидкую — фугат (3–5 % сухих веществ). Чем суше кек, тем меньше нагрузка на сушилку и расход топлива.

Упаривание жидкой фракции. Фугат содержит ценные растворимые белки, поэтому его не сливают, а направляют на вакуум-выпарную установку. Многокорпусные выпарные станции экономично сгущают фугат до сиропа (концентрата) с 30–40 % сухих веществ, многократно используя греющий пар.

Смешивание и сушка. Кек и концентрат подают в смеситель, куда добавляют часть уже высушенного продукта (рецикл DDGS), чтобы получить замес с влажностью около 58–62 %. Это ключевой момент: при слишком влажном замесе масса налипает на лопасти и забивает барабан, при слишком сухом — растёт пылеобразование. Подготовленный замес шнеком подаётся в роторную сушилку, где доводится до влажности 9–11 %.

Финишная обработка. Высушенный продукт охлаждают, просеивают через сито, очищают магнитами от металлопримесей, при необходимости гранулируют и фасуют в мягкие контейнеры (МКР). Так замыкается превращение жидкого отхода в товарный корм. Краткое резюме цепочки:

• отгонка спирта — образование цельной барды с 6 % сухих веществ;
• декантирование — разделение на кек 30–35 % и фугат 3–5 %;
• упаривание фугата — получение сиропа с 30–40 % сухих веществ;
• смешивание кека, сиропа и рецикла — замес с влажностью 58–62 %;
• роторная сушка — снижение влажности до 9–11 %;
• охлаждение, просев, гранулирование и фасовка готового DDGS.

Сушка жидкой и твёрдой фракций: решения «Сушилка22»

Компания «Сушилка22» производит и поставляет промышленное оборудование для сушки как твёрдой (кек), так и жидкой (концентрат) фракций послеспиртовой барды. Мы предлагаем не отдельный барабан, а законченное инженерное решение: роторную сушилку нужного типоразмера, топку или теплогенератор, систему подачи и рецикла, узел пылеулавливания и автоматику. При необходимости комплектуем линию декантерами, выпарными установками, смесителями и грануляторами под ключ.

Наш диапазон охватывает потребности и небольших цехов, и крупных заводов с многотоннажными линиями. Под каждый объект выполняется тепловой и материальный расчёт: по составу сырья, исходной и конечной влажности, требуемой производительности подбираются диаметр и длина барабана, тип насадки, мощность топки и схема движения теплоносителя. Такой подход исключает как недосушку продукта, так и перерасход топлива.

При подборе роторной сушилки наши инженеры учитывают целый ряд факторов, которые напрямую влияют на габариты, мощность и стоимость установки:

• производительность по испарённой влаге и по сухому продукту;
• исходная и требуемая конечная влажность материала;
• состав сырья — доля кека, концентрата, наличие рецикла;
• термочувствительность продукта и допустимая температура нагрева;
• доступный вид топлива — газ, дизель, биотопливо или пар;
• требования к экологии, пылеулавливанию и утилизации газов.

Преимущества работы с «Сушилка22»:

• собственное производство и поставка оборудования без посредников;
• сушка и жидкой, и твёрдой фракций барды в одном решении;
• широкий диапазон видов и типоразмеров — от малых установок до заводских линий;
• инженерный расчёт под состав сырья, влажность и производительность;
• прямой или непрямой нагрев, прямоточная и противоточная схемы;
• система рецикла и пылеулавливания для стабильной работы и экологии;
• услуги технологического проектирования, шеф-монтаж, пусконаладка и сервис.

Типоразмерные ряды роторных сушилок

Ниже приведены ориентировочные типоразмерные ряды нашего оборудования. Модельные обозначения и параметры даны для наглядности подбора; точные характеристики под ваш проект инженеры «Сушилка22» рассчитывают индивидуально.

Роторные сушилки барды, серия «СБ-Р» (по испарённой влаге):

Исполнения по типу фракции и влажности сырья:

Применение готового продукта DDGS

Сухая послеспиртовая барда DDGS (Dried Distillers Grains with Solubles) — это сыпучий продукт коричневого цвета с хлебно-дрожжевым запахом и высоким содержанием белка. Благодаря богатому составу она ценится как кормовой компонент и реализуется отдельным товаром, превращая отход в источник дохода завода. Типичные характеристики сухой барды приведены в таблице.

Где применяется готовый продукт:

• кормление крупного рогатого скота — высокобелковая добавка в рацион;
• свиноводство и птицеводство — компонент комбикормов и премиксов;
• аквакультура — белковая составляющая кормов для рыбы;
• комбикормовые заводы — сырьё для производства гранулированных кормов;
• органические удобрения и биотопливо — при нестандартных партиях продукта.

Экономический эффект переработки барды

Установка роторной сушилки превращает статью расходов в источник прибыли. Жидкая барда требует вывоза, хранения в лагунах и платы за негативное воздействие на окружающую среду, а её несанкционированный слив грозит крупными штрафами. После сушки тот же материал становится сертифицированным кормовым продуктом, который продаётся тоннами. Дополнительно линия экономит ресурсы за счёт глубокого механического обезвоживания и рекуперации тепла. Основные составляющие экономического эффекта:

• ликвидация платы за утилизацию барды и экологических рисков;
• выручка от продажи товарного DDGS как высокобелкового корма;
• снижение расхода топлива благодаря декантированию и упариванию перед сушкой;
• рекуперация тепла отработанных газов на технологические нужды;
• круглогодичная загрузка оборудования и стабильный денежный поток;
• повышение инвестиционной привлекательности и экологического статуса завода.

Примеры применения оборудования

Роторные и барабанные сушилки востребованы далеко за пределами спиртовой отрасли — везде, где нужно обезводить влажный сыпучий или пастообразный материал. Типовые сценарии применения оборудования подобного рода:

• спиртовые и биоэтанольные заводы — сушка послеспиртовой барды в DDGS;
• пивоварни — сушка и гранулирование пивной дробины в кормовую добавку;
• крахмалопаточные производства — обезвоживание кукурузного и картофельного глютена;
• сахарные заводы — сушка свекловичного жома;
• масложировая отрасль — сушка жмыхов и шротов;
• переработка отходов — сушка плодовых выжимок, дрожжевых суспензий, осадков;
• производство комбикормов и органических удобрений из биомассы.

Технологическое проектирование и поставка под ключ

Сушка барды — это не покупка «барабана», а инженерная задача, в которой связаны расход топлива, производительность, влажность продукта и экология. Ошибка в подборе диаметра барабана, температуры теплоносителя или схемы рецикла оборачивается налипанием массы, пережогом белка или перерасходом газа. Чтобы этого не случилось, «Сушилка22» берёт на себя весь цикл — от технологического проектирования до пусконаладки.

Мы готовы выполнить:

• тепловой и материальный расчёт сушилки под ваше сырьё и режимы;
• технологическое проектирование цеха сушки барды целиком;
• подбор и изготовление роторной сушилки нужного типоразмера;
• комплектацию линии декантерами, выпарными установками и грануляторами;
• поставку оборудования для крупных заводов и небольших производств;
• шеф-монтаж, пусконаладку, обучение персонала и сервисное сопровождение.

Если перед вами стоит задача переработать послеспиртовую барду в востребованный кормовой продукт и перестать платить за утилизацию отхода — обратитесь в «Сушилка22». Опишите ваш объём барды, состав сырья и желаемую производительность, и наши инженеры подберут или спроектируют роторную сушилку, которая окупится за счёт продажи DDGS и экономии топлива. Сделайте запрос на расчёт — и получите готовое решение под вашу задачу.
