Оборудование для сушки пивной дробины

Оборудование для сушки пивной дробины — это комплекс машин и аппаратов, предназначенный для удаления влаги из свежей (нативной) пивной дробины и превращения скоропортящегося влажного отхода пивоварения в стабильный сыпучий продукт длительного хранения — сухую кормовую муку или гранулированный концентрат. В современном контексте пищевых и смежных производств такое оборудование рассматривается не как утилизационное, а как ресурсосберегающее: оно замыкает технологический цикл предприятия, превращая побочный продукт в товар с добавленной стоимостью.

Пивная дробина — это разваренная и отфильтрованная зерновая масса (оболочки ячменного солода, остатки эндосперма, несоложёное сырьё), которая остаётся после затирания и фильтрации сусла. Свежая дробина имеет влажность 75–85 % и в течение 1–3 суток закисает, теряя кормовую ценность и превращаясь в источник санитарных проблем. Задача сушильного оборудования — снизить влажность до 8–12 %, при которой продукт биологически стабилизируется, легко транспортируется и хранится свыше 6 месяцев без консервантов.

Под термином «оборудование для сушки пивной дробины» обычно понимают не одну машину, а взаимоувязанную линию, в которую входят: узел приёма и накопления сырья, узел механического обезвоживания (декантерная центрифуга или шнековый фильтр-пресс), собственно сушильный аппарат, теплогенератор или узел ввода технологического пара, система аспирации и пылеулавливания, а также узлы измельчения, гранулирования, взвешивания и фасовки. Именно комплексный, а не поаппаратный подход отличает промышленное решение от кустарного.

Зачем сушат пивную дробину

Экономическая и экологическая логика сушки очевидна для любого предприятия, генерирующего дробину в заметных объёмах. Сырьё, которое сегодня отдаётся животноводам «за копейки» или вывозится на утилизацию с риском штрафов за загрязнение, после переработки становится востребованным белково-витаминным концентратом. Ключевые причины внедрения сушильного оборудования:

• нативная дробина нестойка в хранении и закисает за 1–3 суток, что делает невозможной её накопление и логистику;
• сухой продукт хранится более 6 месяцев без консервантов и реализуется в осенне-зимний период, когда спрос и цена максимальны;
• сушка в 4–5 раз снижает массу и объём продукта, кратно уменьшая транспортные издержки;
• концентрирование повышает содержание сырого протеина до 20–25 %, что в 2–2,5 раза выше, чем в исходном ячмене;
• предприятие уходит от платы за размещение отходов и от санкций надзорных органов;
• образующееся при отжиме слабое сусло может возвращаться в затор, возвращая в производство ценные экстракты

Таким образом, сушильная линия окупается не только продажей готовой кормовой муки, но и экономией на утилизации, логистике и штрафах. Для крупного завода это самостоятельный центр прибыли.

Принципиальная схема технологической линии

Классическая линия сушки пивной дробины строится по двухступенчатому принципу: сначала недорогое механическое обезвоживание удаляет свободную влагу, затем термическая сушка доводит продукт до кондиции. Такое разделение принципиально: прямая термосушка дробины влажностью 80 % экономически невыгодна из-за огромного расхода тепла на испарение свободной воды.

  [1] Приёмный бункер сырой дробины (влажность 75–85 %)
                     │  насос / шнек
                    ▼
  [2] Механическое обезвоживание  ──►  слабое сусло → возврат в затор
      (декантер / шнековый фильтр-пресс, до 60–65 %)
                     │  шнековый транспортёр
                    ▼
  [3] Сушильный аппарат  ◄── теплогенератор / пар (t = 90–350 °C)
      (барабан / кипящий слой, до 8–12 %)
                     │
        ┌──────────────────────┐
       ▼                      ▼                              ▼
  [4] Циклон/    [5] Дробилка   [6] Гранулятор
   аспирация     (мука)         (гранулы, опция)
                                 │
                                ▼
  [7] Весовыбойка · фасовка (мешки, биг-бэги, бестарно)

Каждый узел подбирается под конкретную производительность, вид топлива и требования заказчика к готовому продукту. Именно на этом этапе решающее значение имеет грамотное технологическое проектирование, о котором пойдёт речь ниже.

Типы сушильного оборудования и принципы их работы

Пивная дробина имеет стабильные и хорошо изученные теплофизические свойства и успешно сушится в аппаратах разных типов. Выбор конкретного типа определяется производительностью, требованиями к качеству белка, доступным энергоносителем и бюджетом проекта. Ниже приведено сравнение основных решений, которые применяет и поставляет Сушилка22.

Таблица 1. Сравнение типов сушильного оборудования для пивной дробины.

На практике для средних и крупных заводов чаще всего применяют связку «декантер + барабанная сушилка» как наиболее производительное и отказоустойчивое решение, а для предприятий с повышенными требованиями к сохранности протеина и витаминов группы B — аппараты кипящего слоя и низкотемпературные схемы. Сушилка22 проектирует обе конфигурации и их гибридные варианты.

Как устроен процесс переработки

Рассмотрим полный технологический маршрут превращения сырой дробины в товарную кормовую муку в разрезе предлагаемого оборудования. Понимание каждой стадии помогает заказчику осознанно формировать техническое задание.

Этап 1. Приём и накопление сырья

Свежая дробина влажностью 75–85 % из-под фильтр-чана или фильтр-пресса пивзавода поступает в приёмный бункер с ворошителем, предотвращающим сводообразование. Отсюда насос или шнековый транспортёр подаёт массу на обезвоживание. Буферная ёмкость сглаживает неравномерность выхода дробины и позволяет вести переработку непрерывно.

Этап 2. Механическое обезвоживание

Это ключевой энергосберегающий этап. Декантерная центрифуга или шнековый фильтр-пресс механически удаляет свободную влагу, снижая влажность до 60–65 % при минимальных затратах энергии. Отделяемое слабое сусло направляется обратно на приготовление затора либо на очистные сооружения. Каждый удалённый здесь килограмм воды — это килограмм воды, который не придётся дорого испарять теплом.

Этап 3. Термическая сушка

Обезвоженная дробина шнеком подаётся в сушильный аппарат, где горячий сушильный агент (продукты сгорания газа, дизтоплива, пеллет или технологический пар) доводит влажность до 8–12 %. По желанию заказчика перед сушкой в дробину вводятся инактивированные пивные дрожжи — это повышает содержание протеина и рыночную стоимость готового продукта. Температурный режим подбирается так, чтобы не денатурировать белок и сохранить витамины.

Этап 4. Пылеулавливание, измельчение, фасовка

Отработанный сушильный агент проходит циклон и рукавный (картриджный) фильтр аспирации, возвращая унесённые частицы в продукт и обеспечивая экологические нормативы по выбросам. Высушенный продукт измельчается на молотковой дробилке до состояния муки, при необходимости гранулируется, взвешивается и фасуется в мешки, биг-бэги либо отгружается бестарно.

  приём ─► обезвоживание ─► сушка ─► очистка газа ─► помол ─► фасовка
  85 %               →62 %              →10 %       (циклон+фильтр)   (мука)        (12 %)

Химический состав и качество готового продукта

Готовая сухая пивная дробина (кормовая мука) — сыпучий порошок светло-коричневого цвета, практически без запаха, с высокой кормовой и питательной ценностью (порядка 80 кормовых единиц). Типовой химический состав приведён в таблице.

Таблица 2. Ориентировочный химический состав сухой пивной дробины.

Дробина отличается высоким уровнем переваримого протеина со сбалансированным аминокислотным составом, значимым содержанием линолевой кислоты и витаминов группы B: по тиамину, рибофлавину, холину и ниацину сухой корм превосходит нативный примерно в 3 раза. Именно поэтому корректный, щадящий режим сушки напрямую влияет на рыночную цену продукта.

Типоразмерные ряды оборудования Сушилка22

Компания Сушилка22 производит и поставляет промышленное оборудование для выпаривания и сушки в широком диапазоне видов и типоразмеров — от установок для малых крафтовых пивоварен до высокопроизводительных комплексов для крупных пивоваренных и спиртовых заводов. Ниже приведены типовые линейки серийного оборудования. Модели и характеристики носят справочный характер; итоговая конфигурация формируется под конкретное сырьё и производительность заказчика.

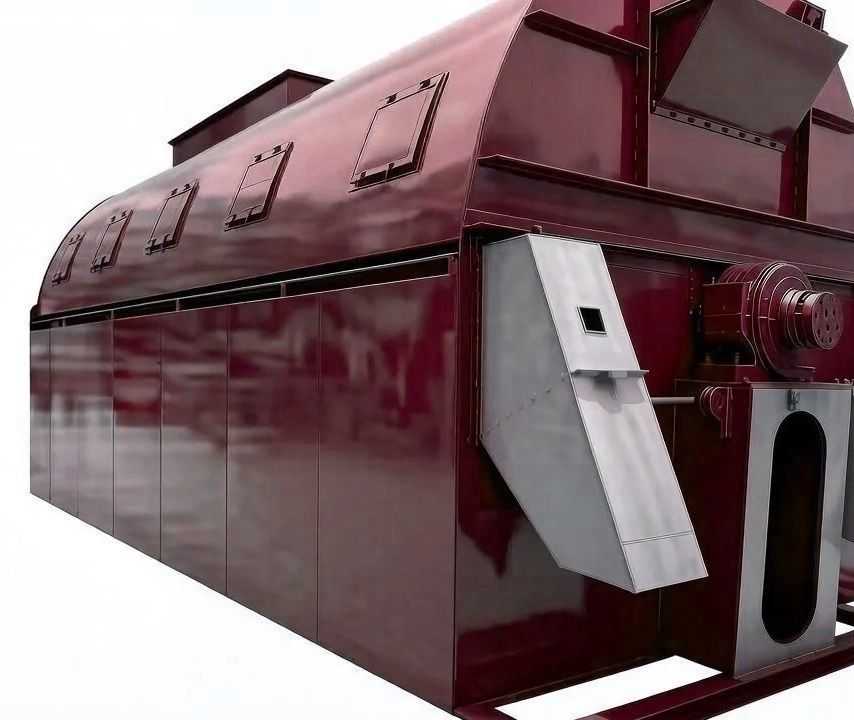

Барабанные сушилки серии СПД-Б

Таблица 3. Барабанные сушилки непрерывного действия (расчёт по влажности вход 62 % / выход 10 %).

Аппараты кипящего слоя серии СПД-КС

Таблица 4. Сушилки кипящего (псевдоожиженного) слоя для щадящих режимов с сохранением протеина.

Узлы механического обезвоживания серии ШФП

Таблица 5. Оборудование предварительного механического обезвоживания дробины и барды.

Вакуум-выпарные установки серии ВВУ

Таблица 6. Вакуум-выпарные установки для предконцентрации жидкой фазы и барды перед сушкой.

Для крупных заводов Сушилка22 компонует единые технологические комплексы, объединяющие обезвоживание, выпаривание, сушку, помол, гранулирование и фасовку в автоматизированную линию с системой управления, интегрируемой в общезаводскую АСУ ТП. Производительность таких комплексов масштабируется практически без ограничений за счёт параллельной установки модулей.

Применение готового продукта

Сухая пивная дробина — универсальный кормовой и технологический компонент. Основные направления сбыта готового продукта, под которые проектируется оборудование:

• животноводство: белково-витаминный концентрат в рационе КРС, свиней, лошадей — как основной компонент и как добавка;
• птицеводство: источник протеина и витаминов группы B в комбикормах для птицы;
• рыбоводство: компонент рыбных кормов с высокой питательной ценностью;
• производство комбикормов: сырьё для гранулированных и рассыпных кормовых смесей;
• пищевая и хлебопекарная отрасль: клетчаточная и белковая добавка в специализированные продукты;
• биотехнология и биоэнергетика: субстрат для получения биогаза и питательных сред

Благодаря высокому содержанию протеина и клетчатки продукт востребован круглогодично, а его стабильность при хранении позволяет продавцу гибко управлять ценой и объёмами поставок.

Примеры применения оборудования

Оборудование для выпаривания и сушки, аналогичное линиям Сушилка22, применяется далеко за пределами пивоварения. Единая инженерная платформа адаптируется под разнообразное влажное сырьё:

• спиртовые заводы — сушка послеспиртовой барды до сухого кормового продукта (DDGS);
• сахарные заводы — сушка свекловичного жома и мезги;
• соковые и консервные производства — сушка яблочной, томатной и овощной выжимки;
• маслоэкстракционные предприятия — досушка шрота и жмыха;
• молокоперерабатывающие заводы — выпаривание и сушка сыворотки и молочных продуктов;
• крахмалопаточные производства — сушка кукурузного глютена и мезги;
• деревообработка и АПК — сушка опилок, зерна, семян подсолнечника и прочих сыпучих материалов

Такая универсальность означает, что, обратившись за линией сушки пивной дробины, заказчик получает партнёра, способного решить и смежные задачи предприятия по сушке и концентрированию.

Технологическое проектирование и поставка от Сушилка22

Сушилка22 — это не поставщик отдельных аппаратов «с полки», а инженерная компания полного цикла. Мы производим и поставляем промышленное оборудование для выпаривания и сушки в широком диапазоне видов и типоразмеров, включая оборудование для крупных заводов, и сопровождаем проект от идеи до выхода на проектную производительность.

Что получает заказчик, обращаясь в Сушилка22:

• технологическое проектирование участка сушки под конкретное сырьё, объёмы и энергоносители;
• тепловые и материальные расчёты, подбор типоразмера и конфигурации оборудования;
• изготовление оборудования на собственной производственной базе;
• поставку комплектной линии: обезвоживание, сушка, аспирация, помол, гранулирование, фасовка;
• монтаж, пусконаладку, обучение персонала и сервисное сопровождение;
• модернизацию действующих линий и повышение коэффициента извлечения сухих веществ

Мы поможем рассчитать экономику проекта, включая учёт добавки остаточных пивных дрожжей для повышения содержания протеина и цены готового продукта, и предложим решение, оптимальное по срокам окупаемости. Оставьте заявку на сайте sushilka22.ru — и наши инженеры подготовят технико-коммерческое предложение под ваше сырьё и производительность.

Сушка пивной дробины — это проверенная технология, превращающая скоропортящийся отход в стабильный товарный продукт с высокой добавленной стоимостью. Правильно спроектированная линия окупается за счёт продажи кормовой муки, экономии на утилизации и логистике, а также снятия экологических рисков. Ключ к результату — грамотный подбор типа и типоразмера оборудования и увязка всех узлов в единую линию.

Сушилка22 готова стать вашим технологическим партнёром: от проектирования участка до поставки и запуска комплекса любой производительности. Начните с бесплатной консультации — и превратите пивную дробину в источник прибыли.
