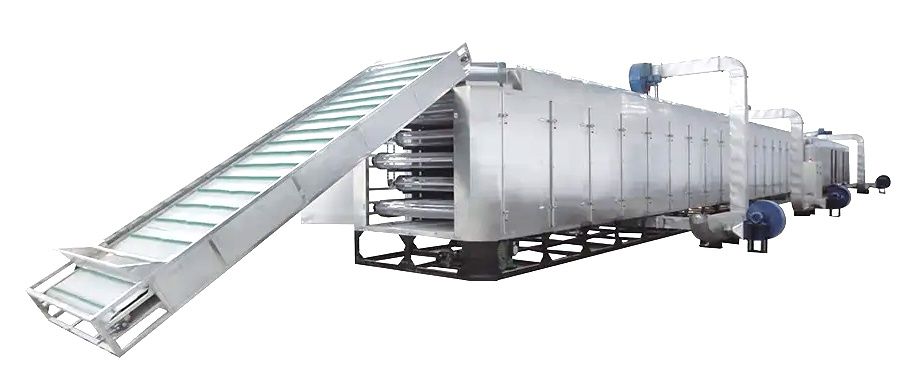

Ленточная сушилка паровая 250-550 кг/ч

Что такое многоярусная ленточная сушилка

Многоярусная ленточная сушилка — это промышленный теплообменный аппарат конвейерного типа, в котором обрабатываемое сырьё последовательно перемещается по нескольким горизонтальным ярусам транспортёрных лент, проходя через зоны с контролируемой температурой и влажностью воздушной среды. Многоярусная ленточная сушилка представляет собой сложную мехатронную систему, объединяющую в едином корпусе конвейерный транспорт, теплообменное оборудование, систему принудительной вентиляции, датчики температуры и влажности, а также программируемый логический контроллер (ПЛК) с сенсорным интерфейсом оператора.

В отличие от камерных (шкафных) и барабанных сушилок, многоярусная ленточная конструкция обеспечивает непрерывный поточный процесс обезвоживания, что принципиально повышает производительность и снижает удельные энергозатраты. Продукт, поступающий на верхний ярус, последовательно пересыпается на нижележащие ленты, при этом каждый ярус может работать в индивидуальном температурном режиме. Такой подход позволяет организовать мягкую ступенчатую сушку: на первом ярусе — интенсивный отвод поверхностной влаги при повышенной температуре, на последующих — деликатное досушивание при более низких температурах, что предотвращает образование твёрдой корки на поверхности продукта и обеспечивает равномерное распределение остаточной влаги.

Ключевым конструктивным элементом является транспортёрная лента из нержавеющей стали марки AISI 304, выполненная в виде сетчатого полотна. Сетчатая структура ленты обеспечивает сквозное продувание продукта горячим воздухом, нагретым в паровых калориферах. Именно использование водяного пара в качестве первичного теплоносителя определяет отнесение данного оборудования к классу паровых сушилок — экологически чистых, пожаробезопасных и обеспечивающих точное регулирование температуры в диапазоне от комнатной до 100 °С.

Принцип работы и технология сушки в многоярусных ленточных сушилках

Технологический процесс сушки в многоярусной ленточной установке основан на конвективном теплообмене между нагретым воздухом и обрабатываемым продуктом. Рассмотрим последовательность операций.

Подготовленное сырьё (вымытые, нарезанные, при необходимости бланшированные овощи или фрукты) подаётся на приёмный бункер уравнительного питателя. Питатель обеспечивает равномерное распределение продукта по всей ширине верхней транспортёрной ленты слоем заданной толщины — как правило, от 10 до 80 мм в зависимости от вида сырья. Равномерность загрузки критически важна: при неравномерном слое часть продукта пересушивается, а часть остаётся влажной.

Далее продукт перемещается по верхнему ярусу, проходя через зону нагрева, где снизу через сетчатую ленту подаётся горячий воздух от паровых калориферов. Система принудительной подачи воздуха (циркуляционные вентиляторы) обеспечивает объём воздушного потока от 4000 до 8000 м³/ч на каждую секцию. Насыщенный влагой отработанный воздух удаляется из сушильной камеры вытяжными вентиляторами через регулируемые клапаны свежего воздуха и каналы влагоудаления.

Паровые калориферы, составляющие основу теплообменной системы, представляют собой пакеты из бесшовных труб из нержавеющей стали с алюминиевым оребрением, существенно увеличивающим площадь теплоотдачи. Пар с рабочим давлением до 1,5 МПа поступает в трубки калорифера, отдаёт теплоту воздуху и конденсируется. Расход пара составляет от 250 до 760 кг/ч в зависимости от начальной влажности сырья, заданной температуры и режима работы.

По достижении края верхней ленты продукт пересыпается на вторую (среднюю) ленту, движущуюся в противоположном направлении, и затем — на нижнюю. Каждый ярус оснащён собственной зоной нагрева и вентиляции, что позволяет настроить ступенчатый температурный профиль сушки. Время прохождения продукта через все 3 яруса регулируется скоростью конвейерных лент и составляет от 1 до 24 часов в зависимости от целевой влажности готового продукта.

Схема ступенчатой сушки: зоны и параметры

В таблице ниже представлена принципиальная схема распределения температурных зон по ярусам сушилки при типичном режиме обработки плодоовощного сырья.

Такая схема обеспечивает бережное отношение к продукту: на начальном этапе, когда сырьё содержит много свободной влаги, допустимы более высокие температуры без риска термодеструкции. По мере высыхания температура снижается, предотвращая карамелизацию сахаров, потемнение и разрушение витаминов.

Технические характеристики оборудования

Ниже приведены основные технические параметры сушилки паровой ленточной 250-550 кг/ч, поставляемой компанией Сушилка22.

Состав оборудования

Комплект поставки сушилки паровой ленточной 250-550 кг/ч включает все необходимые узлы и агрегаты для организации полноценного сушильного процесса.

Области применения паровых многоярусных ленточных сушилок

Паровые многоярусные ленточные сушилки нашли широкое применение в самых различных отраслях пищевой и перерабатывающей промышленности. Универсальность конструкции, возможность точного регулирования параметров сушки и использование экологически чистого теплоносителя делают это оборудование востребованным везде, где требуется бережное удаление влаги из термочувствительного растительного сырья.

Производство сушёных овощей

Российский рынок сушёных овощей и грибов демонстрирует устойчивый рост: по данным отраслевых аналитических агентств, объём производства в 2024 году составил 6,9 тысяч тонн, что более чем вдвое превысило показатели предыдущего года. Южный федеральный округ обеспечивает свыше 80 % общего выпуска. Стремительный рост отражает повышенный интерес к данной продукции со стороны перерабатывающей промышленности, сектора HoReCa и розничных сетей. Ленточные паровые сушилки являются базовым оборудованием для получения сушёного лука, моркови, свёклы, паприки, томатов, чеснока и зелени.

Производство сухофруктов и сушёных ягод

Мировой рынок сушёных фруктов и овощей оценивается более чем в 8 млн тонн ежегодно и продолжает расти. Крупнейшими потребителями являются Китай, Индия и США. В России наблюдается тенденция к импортозамещению: отечественные производители наращивают объёмы переработки яблок, слив, абрикосов, вишни, клубники, малины, черники и облепихи. Многоярусные ленточные сушилки позволяют перерабатывать ягоды и фрукты целиком или в нарезанном виде, сохраняя при этом естественный цвет, аромат и вкус готового продукта.

Производство лекарственных трав и фитосырья

Сушка лекарственных растений требует особо деликатных режимов: температура, как правило, не превышает 40-50 °С, а время обработки может достигать 12-24 часов. Паровая ленточная сушилка идеально подходит для этих целей благодаря возможности точного поддержания низких температур и мягкому конвективному воздействию. В данном сегменте обрабатываются ромашка, зверобой, мята, шиповник, иван-чай, мелисса и другие культуры.

Переработка грибов

Сушёные грибы — востребованный продукт в кулинарии и пищевой промышленности. Белые грибы, шампиньоны, вёшенки и лисички проходят предварительную подготовку (мойка, нарезка), после чего равномерно распределяются на транспортёрных лентах. Режим сушки грибов предполагает начальную температуру 60-70 °С с постепенным снижением до 45-50 °С на заключительном этапе. Конечная влажность продукта обычно составляет 12-14 %.

Другие области применения

Помимо перечисленных направлений, паровые ленточные сушилки применяются для обезвоживания специй и пряностей, производства сушёных морепродуктов (водоросли, морская капуста), обработки семян и злаков, производства сушёных кормов для животных, а также в фармацевтической промышленности для подготовки растительных экстрактов.

Значимость паровых ленточных сушилок в промышленности

Выбор парового теплоносителя обусловлен рядом принципиальных преимуществ перед газовыми, электрическими и инфракрасными системами нагрева. К основным достоинствам относятся следующие факторы:

• отсутствие контакта продуктов сгорания с обрабатываемым продуктом, что гарантирует экологическую чистоту и соответствие требованиям пищевой безопасности;
• точная и быстрая регулировка температуры за счёт изменения давления и расхода пара через калорифер, обеспечивающая стабильность процесса;
• высокий коэффициент теплоотдачи пароводяных теплообменников (калориферов), снижающий необходимую площадь теплообменной поверхности;
• пожаробезопасность, поскольку в системе отсутствует открытое пламя и высокотемпературные нагревательные элементы;
• возможность утилизации конденсата: отработанный конденсат возвращается в котельную, что снижает затраты на водоподготовку;
• экономическая эффективность при наличии на предприятии паровой котельной, поскольку пар является наиболее доступным и дешёвым теплоносителем для крупнотоннажных производств.

Многоярусная конвейерная конструкция, в свою очередь, обеспечивает компактное размещение значительной площади сушки в ограниченном пространстве: 3 яруса при ширине ленты 1,8 м и длине рабочей зоны 10 м дают эффективную площадь сушки 54 м² при габаритных размерах установки всего 12 × 2,25 × 2,1 м.

Комплексные линии переработки сырья методом сушки

Компания Сушилка22 специализируется на технологическом проектировании и поставке полных комплексных линий переработки сельскохозяйственного и пищевого сырья. Многоярусная ленточная сушилка является центральным, но далеко не единственным элементом производственного цеха. Рассмотрим типичную технологическую цепочку, которую наши инженеры разрабатывают для заказчиков.

Этап 1. Приём и подготовка сырья

На начальном этапе поступающее сырьё проходит инспекцию, мойку на барабанных или щёточных моечных машинах, калибровку и, при необходимости, очистку от кожуры. Для корнеплодов (морковь, свёкла) применяются абразивные или паровые овощечистки. Далее сырьё поступает на овощерезки, обеспечивающие нарезку в виде кубиков, слайсов, соломки или шинковки заданных размеров.

Этап 2. Бланширование и предварительная обработка

Многие виды овощей и фруктов перед сушкой нуждаются в бланшировании — кратковременной тепловой обработке паром или горячей водой. Бланширование инактивирует ферменты, вызывающие потемнение и окисление продукта, фиксирует цвет, улучшает текстуру и сокращает время последующей сушки. Компания Сушилка22 предлагает паровые и водяные бланширователи непрерывного действия, интегрируемые в общую технологическую линию.

Этап 3. Сушка

Подготовленное сырьё загружается на уравнительный питатель многоярусной ленточной сушилки. Питатель равномерно распределяет продукт по ширине верхней ленты, обеспечивая оптимальную толщину слоя. Далее продукт проходит через 3 яруса сушильной камеры в режиме, настроенном оператором на сенсорной панели управления. Датчики температуры и влажности в режиме реального времени контролируют параметры процесса, а ПЛК автоматически корректирует скорость подачи воздуха, работу вентиляторов влагоудаления и температуру калориферов.

Этап 4. Охлаждение, сортировка и упаковка

Сушёный продукт, выходящий с нижнего яруса, поступает на конвейер охлаждения, где доводится до температуры окружающей среды. Далее — инспекция и сортировка на вибрационных ситах или оптических сортировочных машинах для удаления некондиционных частиц. Готовый продукт упаковывается на фасовочно-упаковочных автоматах в полиэтиленовую, полипропиленовую или крафт-тару.

Этап 5. Безразборная мойка оборудования (CIP/СИП)

Санитарная обработка всех контактных поверхностей выполняется с помощью станций безразборной мойки (СИП). Компания Сушилка22 проектирует и поставляет автоматические СИП-станции с программируемыми циклами промывки щелочными и кислотными растворами, ополаскивания и дезинфекции. Это гарантирует соответствие производства требованиям ХАССП, технических регламентов Таможенного союза и международных стандартов пищевой безопасности.

Схема технологической линии сушки

Дополнительное оборудование от Сушилка22

Помимо ленточных сушилок, компания Сушилка22 предлагает полный спектр промышленного оборудования для комплексной переработки пищевого сырья. Наши решения охватывают весь цикл производства — от приёма сырья до получения готовой продукции.

Экстракционное оборудование

Экстракторы непрерывного и периодического действия позволяют извлекать из растительного сырья ценные биологически активные вещества, эфирные масла, красители и ароматизаторы. Экстракция может проводиться водой, водно-спиртовыми смесями, органическими растворителями или сверхкритическим СО₂. Полученные экстракты используются в фармацевтической, косметической и пищевой отраслях.

Выпарное оборудование

Вакуумные выпарные установки предназначены для концентрирования жидких экстрактов, соков, молочных и других пищевых сред. Выпаривание под вакуумом происходит при пониженных температурах (40-70 °С), что сохраняет термолабильные компоненты продукта — витамины, ферменты, ароматические вещества. Компания Сушилка22 предлагает однокорпусные и многокорпусные вакуум-выпарные аппараты различной производительности.

Пастеризационное оборудование

Пастеризаторы трубчатого и пластинчатого типа обеспечивают термическую обработку жидких продуктов для уничтожения патогенной микрофлоры и увеличения срока хранения. Оборудование включает секции нагрева, выдержки и охлаждения, работает в автоматическом режиме с контролем температуры и времени обработки. Область применения — соки, нектары, молоко, пюре, соусы.

Станции безразборной мойки (СИП)

Автоматические СИП-станции обеспечивают промывку внутренних поверхностей технологического оборудования без его разборки. Станции комплектуются баками для моющих и дезинфицирующих растворов, насосами, системой подогрева и программируемым контроллером. Внедрение СИП-мойки значительно сокращает время санитарной обработки, снижает расход воды и моющих средств, исключает человеческий фактор.

Преимущества работы с компанией Сушилка22

Обращаясь в компанию Сушилка22, вы получаете не просто оборудование, а комплексное решение вашей производственной задачи. Наши ключевые компетенции включают:

• технологическое проектирование полных линий переработки: от разработки рецептур и технологических регламентов до расчёта материальных и тепловых балансов;
• подбор и поставку оборудования для сушки, экстракции, выпаривания, пастеризации и безразборной мойки от проверенных производителей;
• шефмонтаж и пусконаладочные работы на площадке заказчика с обучением персонала;
• гарантийное и постгарантийное сервисное обслуживание, оперативные поставки запасных частей;
• разработку проектной документации для получения разрешений и согласований.

Мы работаем с предприятиями пищевой, фармацевтической, химической и сельскохозяйственной промышленности по всей России и странам ближнего зарубежья. Каждый проект начинается с детального изучения сырьевой базы, объёмов переработки и требований к конечному продукту.

Почему стоит выбрать паровую ленточную сушилку

Подведём итог, обобщив ключевые аргументы в пользу выбора паровой ленточной сушилки 250-550 кг/ч для организации промышленного производства сушёной продукции.

Свяжитесь с нами для получения технико-коммерческого предложения, расчёта производственной линии или консультации по подбору оборудования. Специалисты Сушилка22 готовы ответить на все ваши вопросы и предложить оптимальное решение именно для вашего производства.
