Инфракрасная ленточная сушилка

Инфракрасная ленточная сушилка воспринимается уже не как экзотика, а как рабочий инструмент цеха, обеспечивающий стабильное качество, повторяемость режима и высокую энергетическую эффективность. Такое оборудование одинаково востребовано на предприятиях, выпускающих сухофрукты и овощные чипсы, порошковые полуфабрикаты и функциональные добавки, лекарственное растительное сырьё, а также в непищевых отраслях — при сушке пигментов, керамических масс, полимерных покрытий и минеральных концентратов.

Ключевая идея конструкции проста: над лентой и под ней размещаются ряды инфракрасных излучателей, разбитые на независимо управляемые зоны. Продукт движется от загрузки к выгрузке, последовательно проходя стадии нагрева, интенсивного испарения, досушивания и стабилизации. Оператору достаточно задать температуру в каждой зоне и скорость ленты — остальное берёт на себя автоматика.

Схема 1. Движение продукта и распределение зон инфракрасного нагрева

Физика процесса и спектральные диапазоны

Эффективность инфракрасной сушки объясняется тем, что молекулы воды особенно активно поглощают излучение определённых длин волн. Спектр ИК-излучения принято делить на 3 диапазона, и от выбора рабочей длины волны напрямую зависит и скорость сушки, и сохранность продукта. Для термолабильного сырья критично работать в мягком режиме: слишком коротковолновое излучение перегревает поверхность, а чрезмерно длинноволновое переводит процесс в режим, близкий к сублимации, и разрушает ткани.

Практический вывод: для деликатной сушки листовой зелени, лекарственных трав и ягод инженеры Сушилка22 подбирают излучатели среднего и длинного диапазона, удерживая температуру продукта в комфортном коридоре 40–60 °C. При этом скорость влагоудаления остаётся в 2–3 раза выше, чем у конвективных сушилок, работающих при 80–130 °C.

Конструкция и устройство рабочей секции

Рабочая секция инфракрасной ленточной сушилки представляет собой термоизолированный туннель, внутри которого размещены транспортёрная лента, верхний и нижний ряды излучателей, системы приточной и вытяжной вентиляции. Двусторонний прогрев обеспечивает равномерное высыхание слоя продукта и исключает подгорание нижней стороны.

Схема 2. Поперечный разрез рабочей секции с двусторонним ИК-нагревом

Основные конструктивные элементы

• каркас и обшивка из пищевой нержавеющей стали AISI 304, устойчивой к мойке и агрессивным средам;
• сетчатая или сплошная лента с регулируемой скоростью движения от частотного преобразователя;
• модульные секции ИК-излучателей, разбитые на независимые температурные зоны;
• теплоотражающие экраны, возвращающие рассеянную энергию обратно к продукту;
• система принудительной вентиляции для отвода паровоздушной смеси и стабилизации влажности;
• шкаф автоматики с сенсорной панелью, датчиками температуры и аварийной сигнализацией;
• опциональные модули охлаждения, рециркуляции воздуха и рекуперации тепла.

Модульность — принципиальное преимущество ленточной компоновки. Добавляя или убирая секции, можно масштабировать производительность без замены всей линии. Именно поэтому Сушилка22 проектирует оборудование под конкретную задачу заказчика, а не наоборот.

Термолабильные продукты: почему нужна бережная сушка

Термолабильными называют продукты и материалы, чьи полезные свойства разрушаются при нагреве: витамины, ферменты, эфирные масла, красящие пигменты, биологически активные вещества. К этой категории относятся практически всё плодоовощное и ягодное сырьё, зелень и пряные травы, грибы, лекарственные растения, а также многие фармацевтические субстанции и биопрепараты. Классическая высокотемпературная сушка для них губительна: продукт темнеет, теряет аромат, витамины и товарный вид.

Инфракрасная ленточная технология решает эту проблему за счёт низкой температуры и короткого времени обработки. Вода поглощает энергию и испаряется прежде, чем прогреется вся масса продукта, поэтому нативные компоненты сохраняются почти полностью. Дополнительный бонус — мягкая стерилизация: ИК-излучение угнетает поверхностную микрофлору, что удлиняет срок хранения без консервантов.

Примеры применения для термолабильного сырья

• листовая зелень и пряные травы (укроп, петрушка, базилик, шпинат) — сушка при 45–55 °C с сохранением цвета и аромата;
• ягоды и фрукты (клубника, черника, яблоко, хурма) — получение сухофруктов и снеков без потемнения;
• овощи и корнеплоды (морковь, свёкла, лук, чеснок) — производство хлопьев и порошков для быстрых блюд;
• грибы и водоросли — досушивание и стабилизация после первичной обработки;
• лекарственное растительное сырьё — щадящая сушка с сохранением действующих веществ;
• фармацевтические пасты, гранулы и субстанции — удаление влаги без термодеструкции;
• белковые продукты (мясные и рыбные снеки) — вяление с равномерным просушиванием со всех сторон.

Ориентировочные режимы сушки

Приведённые значения ориентировочны и уточняются при технологическом проектировании под конкретное сырьё, регион и требования к готовому продукту.

Оборудование Сушилка22: от мини-цеха до крупного завода

Компания Сушилка22 производит и поставляет промышленное оборудование для выпаривания и сушки в широком диапазоне видов и типоразмеров — от компактных установок для совсем небольших предприятий, фермерских хозяйств и стартапов до мощных технологических линий для крупных заводов. Мы не продаём «коробку со склада»: каждая установка подбирается или проектируется под продукт, производительность и производственную площадь заказчика.

Ниже приведены типоразмерные ряды инфракрасных ленточных сушилок в двух сериях. Модели и цифры приведены как ориентир — точная конфигурация формируется по итогам технического задания.

Серия «ИКЛ-Компакт» — для небольших предприятий

Серия «ИКЛ-Индастри» — для средних и крупных заводов

Помимо инфракрасных ленточных сушилок Сушилка22 выпускает конвективные и комбинированные туннельные установки, вакуумные и вакуум-выпарные аппараты, сушильные шкафы и камеры, а также готовые технологические линии переработки сырья «под ключ». Такой ассортимент позволяет собрать оптимальное решение для любого масштаба и бюджета.

Как рождается готовый продукт

Чтобы понять роль инфракрасной ленточной сушилки, полезно проследить весь путь продукта в цехе. Сушка — сердце линии, но её результат определяется грамотной интеграцией всех этапов.

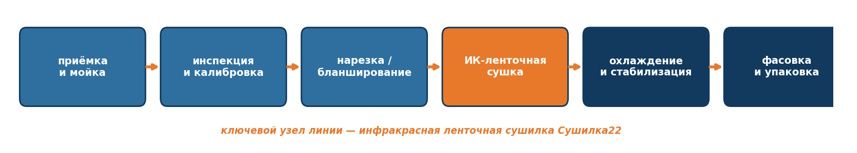

Схема 3. Технологическая цепочка переработки термолабильного сырья

Этапы технологического процесса

• приёмка и мойка — сырьё очищается от загрязнений и калибруется по размеру;
• инспекция и подготовка — отбраковка некондиции, удаление плодоножек и косточек;
• нарезка и бланширование — придание нужной формы, при необходимости фиксация цвета
