Экстракторы и концентраторы

Конструктивные типы многофункциональных экстракторов

Современные многофункциональные экстракционные ёмкости выпускаются в нескольких конструктивных исполнениях, каждое из которых оптимизировано под определённые условия эксплуатации.

Все типы экстракторов оснащаются рубашкой для нагрева/охлаждения, конденсатором, масло-водоотделителем, мешалкой, CIP-головкой, смотровыми стёклами и термометрами. Внутренние поверхности изготавливаются из нержавеющей стали 304 или 316L с полировкой до Ra ≤ 0,4 мкм, что соответствует требованиям GMP.

Технология концентрирования: от жидкого экстракта к густому продукту

После извлечения целевых веществ экстракт содержит, как правило, 2–15 % сухих веществ. Для получения густого (25–60 % с.в.) или сухого экстракта необходимо удалить основную часть растворителя. Эту задачу решают вакуумные концентраторы — выпарные установки, работающие при пониженном давлении.

Типы промышленных концентраторов

Подробный обзор концентраторов: модельный ряд и конструктивные решения

Современные линейки промышленных концентраторов включают несколько ключевых серий, каждая из которых оптимизирована под конкретные производственные задачи.

Двухкорпусный вакуумный концентратор

Энергосберегающий аппарат с естественной циркуляцией теплоносителя. Быстро выпаривает и концентрирует жидкие материалы при пониженном давлении и низкой температуре. Вторичный пар первого корпуса используется в качестве греющей среды для второго, что снижает расход энергоносителей на 40–50 %. Оборудование предназначено для концентрирования термочувствительных материалов и рекуперации органических растворителей (в том числе этанола). Применяется в биофармацевтике, пищевой и химической отрасли, экологическом инжиниринге.

Шаровой (сферический) вакуумный концентратор

Состоит из 4 основных компонентов: корпус концентратора, конденсатор, газожидкостный сепаратор и приёмная ёмкость для конденсата. Сферическая форма обеспечивает равномерное распределение тепла и короткое время контакта продукта с нагретой поверхностью. Концентрирование под вакуумом сокращает время обработки и предотвращает разрушение термолабильных компонентов. Все контактирующие с продуктом поверхности выполнены из нержавеющей стали 304/316L. Типоразмеры: от 100 до 7000 л. Область применения: вакуумная концентрация, кристаллизация, дистилляция и рекуперация спирта из растворов лекарственных препаратов, пищевых продуктов, глюкозы, фруктовых соков.

Вакуумный скребковый концентратор

Специализированный аппарат для работы с высоковязкими средами — густыми экстрактами, томатными пастами, фруктовыми джемами, мёдом. Оснащён скребковой мешалкой, которая непрерывно снимает продукт с внутренней стенки, предотвращая пригорание и обеспечивая равномерный теплообмен. Коэффициент концентрирования превышает 1,4 за один проход. Вакуумная декомпрессия позволяет работать при низкой температуре, сохраняя активные компоненты. В состав установки входят: корпус концентратора со скребковой мешалкой, конденсатор, субохладитель, газожидкостный сепаратор, приёмная ёмкость и вакуумный насос.

Плёночный испаритель

Один из наиболее энергоэффективных типов выпарного оборудования. Продукт стекает тонкой плёнкой по внутренней стороне вертикальных труб, где мгновенно испаряется под действием тепла конденсирующегося пара. Тонкая плёнка обеспечивает высокий коэффициент теплоотдачи, минимальный перепад давления и кратчайшее время термического воздействия. Состав установки: трубчатый нагреватель, сепаратор, кожухотрубный конденсатор, спиральный охладитель, конденсатная ёмкость, питающий, циркуляционный и конденсатный насосы, вакуумный насос, рама из нержавеющей стали, арматура и трубопроводы. Рабочий вакуум — около -0,08 МПа. Все внутренние поверхности отполированы до санитарного класса чистоты без застойных зон.

Области применения плёночных испарителей:

• молочная промышленность — концентрирование молока, сыворотки, лактозы;
• соковое производство — сгущение яблочного, томатного, апельсинового сока без потери вкусоароматических свойств;
• сахарная промышленность — концентрирование и рафинирование сиропов;
• фармацевтика — концентрирование антибиотических бульонов, рекуперация растворителей;
• химия — концентрирование органических кислот (лимонной, молочной, уксусной), латексов и смол;
• экология — сокращение объёма промышленных сточных вод.
• Вакуумная установка концентрирования и рекуперации

Компактный аппарат для концентрирования и перегонки малых партий жидких материалов с одновременной рекуперацией органических растворителей и переработкой производственных сточных вод. Может работать как при вакууме, так и при атмосферном давлении. Оптимален для пилотного производства и лабораторных исследований на предприятиях с малой производственной мощностью.

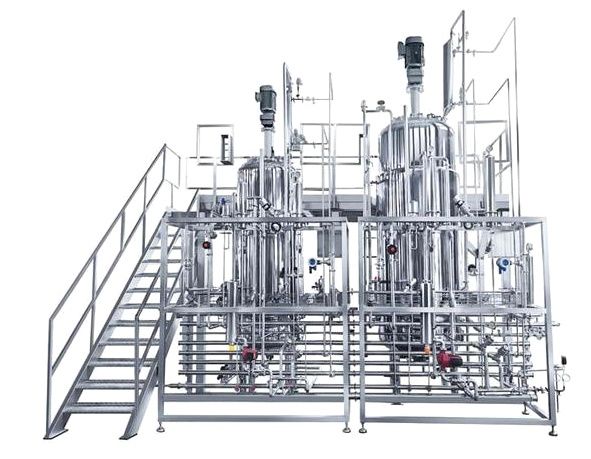

Многофункциональная экстракционно-концентрационная система

Интегрированная замкнутая установка, объединяющая стадии экстракции и концентрирования в едином технологическом потоке. Экстрагированный раствор из многофункционального экстрактора поступает через фильтрующую систему непосредственно в концентратор, где под вакуумом сгущается до заданного содержания сухих веществ. Корпус концентратора — трёхслойный (нержавеющая сталь SUS304 с теплоизоляцией), внутренняя поверхность зеркально отполирована для снижения адгезии продукта и облегчения мойки, наружная стенка обработана матовой шлифовкой. Система пригодна для экстракции и концентрирования фитопрепаратов, натуральных продуктов, ароматических масел и рекуперации органических растворителей при нормальном, отрицательном и положительном давлении, в том числе при горячем обратном вскипании.

Виды сырья для экстракции и концентрирования

Растительное сырьё

Растения — главный объект промышленной экстракции. Из них извлекают алкалоиды, гликозиды, флавоноиды, эфирные масла, дубильные вещества, полисахариды и витамины. Современные экстракционные линии работают со всеми морфологическими частями:

• листья, цветки, побеги (мята, ромашка, зверобой, календула);
• корни и корневища (женьшень, солодка, элеутерококк, валериана);
• плоды и ягоды (шиповник, боярышник, облепиха, черника);
• кора и древесина (дуб, ива, крушина);
• семена (расторопша, лён, амарант, конопля).

Грибное сырьё

Экстракты грибов (чага, рейши, шиитаке, кордицепс, трутовик) востребованы благодаря содержанию бета-глюканов, тритерпеноидов и полисахаридов с иммуномодулирующими свойствами. Вакуумно-импульсная экстракция разрушает хитиновую оболочку клеток и повышает полноту извлечения на 25–40 % по сравнению с мацерацией.

Животное сырьё

Панты марала, перга, прополис, подмор пчёл, плацента, хрящевая ткань — источники пептидов, гликозаминогликанов и факторов роста для БАД и космецевтики. Работа с таким сырьём требует строгого температурного контроля и щадящих вакуумных режимов.

Химическое и техническое сырьё

В химической промышленности экстракторы и концентраторы применяются для рекуперации органических растворителей, выделения промежуточных продуктов синтеза, концентрирования кислот и щелочей. В лакокрасочной отрасли вакуумное выпаривание используется для получения смол и олиф заданной вязкости.

Области применения экстракторов и концентраторов

• фармацевтика — производство стандартизированных густых и сухих экстрактов лекарственных растений для таблеток, капсул, настоек; соответствие GMP;
• пищевая промышленность — натуральные красители, ароматизаторы, пектины, концентраты соков, хмелевые и солодовые экстракты для пивоварения;
• косметика и парфюмерия — СО2-экстракты эфирных масел, олеорезинов, восков для натуральной косметики премиального сегмента;
• биотехнология и нутрицевтика — БАД из лекарственного, плодово-ягодного, грибного сырья в водной, спиртовой, гликолевой, глицериновой и масляной формах;
• химическая отрасль — рекуперация растворителей, выделение промежуточных продуктов тонкого органического синтеза, концентрирование агрессивных сред;
• молочная промышленность — сгущение молока и сыворотки, рекуперация лактозы.

Комплексные решения для экстракции и концентрирования от компании Сушилка22

Компания Сушилка22 специализируется на технологическом проектировании, изготовлении и поставках оборудования для переработки растительного, грибного и животного сырья. Продуктовая линейка охватывает полный цикл — от подготовки сырья до получения готового экстракта.

Многофункциональные экстракторы

Линейка включает экстракционные ёмкости различных конструкций (обратно-конические, грибовидные, цилиндрические, конические) объёмом от 50 до 11 000 л. Все модели оснащены рубашкой обогрева/охлаждения, конденсатором, маслоотделителем, мешалкой, CIP-головками и смотровыми стёклами. Корпус и внутренние детали изготовлены из стали SUS304/316L с полировкой до Ra 0,4 мкм. Рабочее давление внутри корпуса — 0,09 МПа, в рубашке — 0,3 МПа.

Вакуумно-импульсные экстракторы

Высокоскоростные аппараты работают одновременно в импульсном и вакуумном режимах. Циклическое изменение давления обеспечивает глубокое проникновение растворителя в структуру сырья, сокращая продолжительность экстракции в 3–5 раз и повышая выход биологически активных веществ на 20–40 %.

Совместимые растворители:

• вода и водные растворы — полисахариды, органические кислоты, водорастворимые витамины;
• этиловый спирт 40–96 % — алкалоиды, флавоноиды, дубильные вещества;
• гексан — масла, олеорезины, каротиноиды;
• гликоль и глицерин — специальные косметические экстракты.

Установки СО2-экстракции

Для термочувствительных липофильных соединений предлагаются установки сверхкритической углекислотной экстракции — от лабораторных (5 л) до промышленных (3×700 л). СО2 в сверхкритическом состоянии избирательно растворяет целевые вещества без термической деградации. Экстракты не содержат остаточных растворителей, что делает их идеальными для фармацевтики, пищевой и косметической отрасли.

Стадии процесса СО2-экстракции:

• загрузка сырья в картридж;
• герметизация и вытеснение воздуха;
• компрессия СО2 до сверхкритических параметров (>74 бар, >31 °С);
• прокачка сверхкритического СО2 через слой сырья;
• отделение экстракта от газа в сепараторах;
• охлаждение и возврат СО2 в замкнутый контур.

Вакуумно-выпарные установки (концентраторы)

Выпарные установки удаляют растворитель при температуре 40–55 °С. Линейка включает однокорпусные и двухкорпусные модели с внешним нагревом, роторные плёночные испарители для вязких сред и низкотемпературные установки с термонасосной системой для особо чувствительных продуктов. Испарённый растворитель конденсируется и возвращается в цикл экстракции.

Схема типовой линии экстракции и концентрирования

Все модули линии энергетически автономны: поставляются с энергоблоком для генерации тепла, вакуума и сжатого воздуха. Источник энергии — электричество, что позволяет размещать производство в любом регионе.

Сравнительная характеристика растворителей для экстракции

Сопутствующее оборудование: пастеризация, сушка, СИП-мойка

Помимо экстракторов и концентраторов Сушилка22 проектирует и поставляет оборудование полного цикла переработки:

• пастеризаторы пластинчатые и трубчатые — термообработка жидких экстрактов и соков с асептическим розливом; производительность 0,5–20 т/ч;
• сушилки ИК-вакуумно-импульсные — заменяют сублиматоры по качеству сухого экстракта при существенно меньших энергозатратах;
• распылительные сушилки — порошкообразные экстракты и инкапсулированные продукты;
• ферментёры и реакторы — пивные конические ферментёры от 100 до 50 000 л; реакторы для химического синтеза и кристаллизации;
• теплообменники двухтрубные — нагрев, охлаждение и пастеризация жидкостей; площадь теплообмена 0,45–20 м²;
• системы CIP-мойки — безразборная мойка оборудования щелочными и кислотными растворами; 1–4 контура; соответствие GMP.

Типовые характеристики многофункциональных экстракторов

Критерии выбора экстрактора и концентратора

• тип и ассортимент перерабатываемого сырья — определяет конструкцию аппарата и допустимые растворители;
• требуемая форма продукта (жидкий, густой, сухой экстракт) — влияет на выбор концентратора и наличие сушильного модуля;
• производительность — от лабораторных 5 л до промышленных линий на несколько тонн сырья в сутки;
• термочувствительность целевых веществ — определяет допустимую температуру и метод экстракции;
• нормативные требования (GMP, ХАССП, ТР ТС) — материалы, полировка, автоматизация;
• рекуперация растворителя — ключевой фактор операционной экономики при работе со спиртом, гексаном и СО2.

Услуги Сушилка22: от идеи до серийного производства

• технологическое проектирование — разработка регламента, подбор оборудования, расчёт материальных и энергетических балансов;
• изготовление и комплектация — экстракторы, концентраторы, фильтры, пастеризаторы, сушилки, ёмкостное оборудование, CIP-системы;
• монтаж и пусконаладка — обвязка трубопроводов, автоматизация, инструментальная наладка;
• обучение персонала — практические занятия на установленном оборудовании с отработкой режимов;
• сервис и запчасти — оперативная техническая поддержка на весь срок эксплуатации.

Линии поставляются в различных типоразмерах — от компактных модулей для стартапов до крупнотоннажных промышленных комплексов. Модульная архитектура позволяет наращивать мощности поэтапно.

Почему заказчики выбирают Сушилка22

• энергетическая автономность — электрический энергоблок в комплекте, паровое хозяйство не требуется;
• универсальность — растения, грибы, ягоды, животное сырьё;
• широкий выбор растворителей — вода, спирт, гексан, СО2, гликоль, глицерин;
• низкотемпературная обработка — сохранение биологически активных веществ;
• полная рекуперация растворителя — снижение себестоимости;
• соответствие GMP и ХАССП — готовность к сертификации;
• масштабируемость — от лабораторных 16 л до промышленных 80000 л;
• комплексный подход — проектирование, изготовление, монтаж, пуск, обучение, сервис.

Экстракторы и концентраторы — основа технологической цепочки современного производства экстрактов. Грамотный подбор оборудования, учитывающий специфику сырья, целевого продукта и отраслевых стандартов, гарантирует высокое качество продукции, минимальные потери ценных веществ и экономическую эффективность.

Компания Сушилка22 готова стать вашим надёжным партнёром на всех этапах — от технологического проектирования до монтажа, пусконаладки и сервисного сопровождения. Свяжитесь с нами для получения индивидуального коммерческого предложения и начните путь к собственному высокотехнологичному экстракционному производству.
