Очистка гальванических стоков: выбор выпарной установки
Гальванические предприятия сталкиваются с острой проблемой утилизации загрязненных сточных вод, содержащих соединения тяжелых металлов, кислоты и щелочи. Промывные воды составляют более
Выпарные установки представляют современное решение для комплексной переработки гальваностоков. Технология вакуумного выпаривания позволяет не только очистить промывные воды до уровня, превышающего качество водопроводной воды, но и сократить объем утилизируемых отходов в десятки раз. Получаемый дистиллят возвращается в производственный цикл, что снижает затраты на водоснабжение и создает предпосылки для организации замкнутого водооборота.
Принцип работы выпарных установок для гальваники
Вакуумные выпарные установки работают по принципу концентрирования жидких отходов путем частичного удаления воды испарением при пониженном давлении. Снижение давления в испарительной камере позволяет жидкости закипать при температурах 40-60 градусов Цельсия, что значительно экономичнее по сравнению с атмосферным выпариванием.

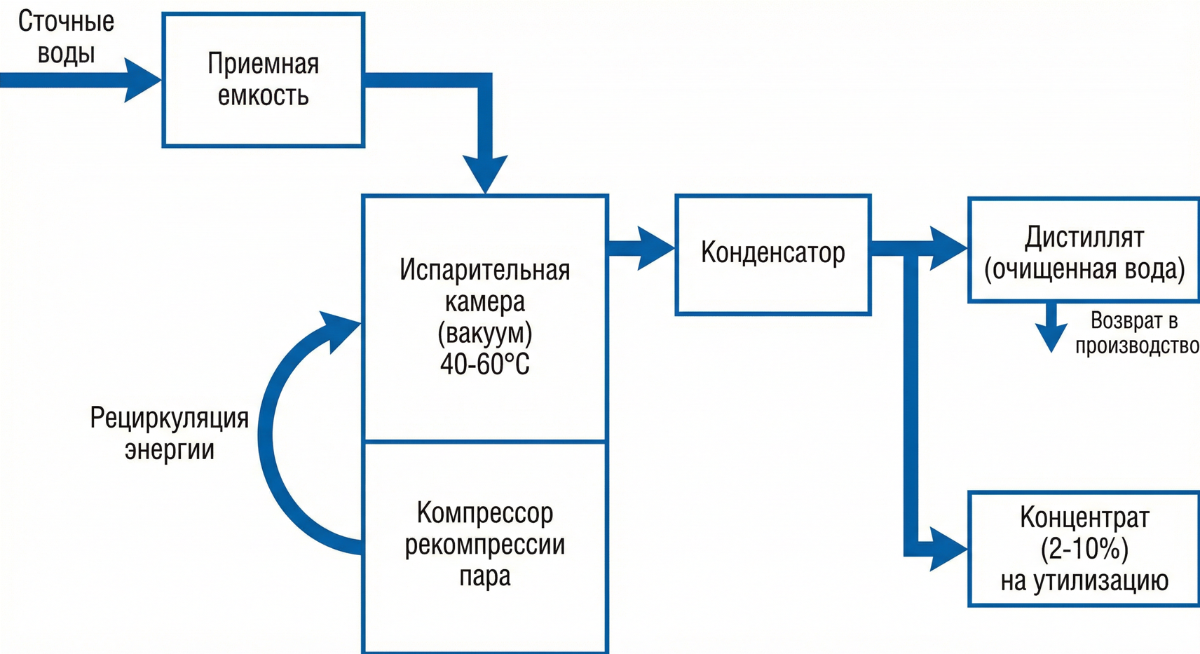

Схема работы вакуумной выпарной установки
Современные установки используют технологию рекомпрессии пара. Образующийся при испарении пар сжимается компрессором, повышая свою температуру, после чего направляется обратно для нагрева исходного раствора. Такая рециркуляция энергии обеспечивает высокую экономичность процесса.
Основные этапы очистки включают:
- предварительное накопление стоков в приемной емкости;
- подачу раствора в испарительную камеру с пониженным давлением;
- испарение воды при температуре кипения под вакуумом;
- конденсацию чистого пара с получением дистиллята;
- накопление концентрата в отдельной емкости для последующей утилизации.
Контактирующие с агрессивными средами детали изготавливаются из нержавеющих или супердуплексных сталей с повышенной коррозионной стойкостью. Установки оснащаются системами автоматического управления, пеноподавления и возможностью отбора проб в процессе работы.
Преимущества выпарной технологии при очистке гальваностоков
Внедрение вакуум-выпарных установок обеспечивает множественные преимущества для гальванического производства. Главное достоинство заключается в получении дистиллята высокого качества, который не только соответствует предельно допустимым концентрациям, но часто превосходит по чистоте водопроводную воду.
Таблица - Сравнение методов очистки гальванических стоков
|
Параметр сравнения |
Реагентная очистка |
Мембранная фильтрация |
Вакуумное выпаривание |
|
Качество дистиллята |
Среднее (требует доочистки) |
Высокое |
Очень высокое |
|
Степень концентрирования |
20-30% |
50-70% |
90-98% |
|
Объем отходов |
Большой (осадок + вода) |
Средний |
Минимальный (2-10%) |
|
Расход реагентов |
Значительный |
Отсутствует |
Отсутствует |
|
Энергопотребление |
Низкое |
Среднее |
Среднее |
|
Возврат воды в производство |
Ограниченный |
Возможен |
До 95% |
|
Рекуперация металлов |
Затруднена |
Возможна |
Эффективная |
|
Автоматизация процесса |
Средняя |
Высокая |
Высокая |
|
Срок окупаемости |
- |
2,5-4 года |
1,5-2,5 года |
Объем концентрата составляет лишь два-десять процентов от исходного количества стоков. Сокращение в десятки и сотни раз массы отходов, требующих утилизации, пропорционально снижает затраты на их вывоз и обезвреживание. При переработке промывных вод после хромирования, например, из двадцати пяти кубометров стоков образуется всего двести пятьдесят литров концентрата.
Технология не требует использования дополнительных реагентов для очистки воды, что исключает расходы на их закупку, хранение и дозирование. Отсутствие химической обработки упрощает эксплуатацию и повышает экологичность процесса.
Критерии выбора выпарной установки для предприятия
Подбор оптимальной модели выпарной установки требует комплексного анализа производственных условий и характеристик очищаемых стоков. Первостепенным параметром является производительность установки, которая должна соответствовать суточному объему образующихся промывных вод.
Таблица - Технические характеристики вакуумных выпарных установок
|
Производительность по дистилляту |
Мощность установки |
Удельное энергопотребление |
Габариты (Д×Ш×В), м |
Рекомендуемая область применения |
|
200-500 л/сутки |
3-7 кВт |
70-85 кВт·ч/м³ |
1,2×0,8×2,0 |
Малые цеха, лаборатории |
|
500-1000 л/сутки |
7-12 кВт |
75-90 кВт·ч/м³ |
1,5×1,0×2,2 |
Средние гальванические участки |
|
1000-2000 л/сутки |
12-20 кВт |
80-95 кВт·ч/м³ |
2,0×1,2×2,5 |
Крупные цеха покрытий |
|
2000-5000 л/сутки |
20-40 кВт |
85-100 кВт·ч/м³ |
2,5×1,5×3,0 |
Гальванические заводы |
|
5000-10000 л/сутки |
40-75 кВт |
90-110 кВт·ч/м³ |
3,5×2,0×3,5 |
Крупные производства |
Химический состав стоков определяет требования к материалам изготовления. Для промывных вод после хромирования, содержащих хромовую кислоту, необходимы установки из высоколегированных нержавеющих сталей. Особо агрессивные среды требуют применения супердуплексных марок с максимальной коррозионной стойкостью.
Таблица - Требования к материалам оборудования в зависимости от типа стоков
|
Тип гальванического процесса |
Основные загрязнители |
Рекомендуемый материал |
Коррозионная стойкость |
|
Хромирование |
Хромовая кислота, Cr⁶⁺ |
Супердуплекс |
Очень высокая |
|
Никелирование |
Сульфат никеля, хлориды |
AISI 316L |
Высокая |
|
Цинкование |
Щелочные растворы |
AISI 304 |
Средняя |
|
Меднение |
Сульфаты меди, кислоты |
AISI 316 |
Высокая |
|
Травление |
HCl, H₂SO₄ |
Супердуплекс |
Очень высокая |
|
Обезжиривание |
Щелочи, детергенты |
AISI 304 |
Средняя |
Энергопотребление существенно влияет на эксплуатационные расходы. Современные вакуумные выпариватели потребляют от семидесяти до ста десяти киловатт-часов электроэнергии на получение одного кубометра дистиллята. Целесообразно рассмотреть модели, использующие для работы рекомпрессию пара.
Расчет экономической эффективности внедрения
Инвестиции в выпарную установку окупаются за счет снижения множественных статей расходов. Основные направления экономии включают сокращение затрат на вывоз и утилизацию гальваностоков, уменьшение платежей за водопотребление и водоотведение, экономию реагентов для очистки.
Таблица - Экономический расчет эффективности внедрения выпарной установки
|
Показатель |
До внедрения |
После внедрения |
Экономия |
|
Объем образующихся стоков, м³/мес |
25 |
25 |
- |
|
Объем отходов на утилизацию, м³/мес |
25 |
0,25 |
24,75 |
|
Стоимость утилизации, руб/м³ |
8 500 |
8 500 |
- |
|
Затраты на утилизацию, руб/мес |
212 500 |
2 125 |
210 375 |
|
Потребление свежей воды, м³/мес |
25 |
1,5 |
23,5 |
|
Стоимость воды, руб/м³ |
36,47 |
36,47 |
- |
|
Затраты на воду, руб/мес |
912 |
55 |
857 |
|
Расход реагентов, руб/мес |
35 000 |
0 |
35 000 |
|
Энергопотребление, кВт·ч/мес |
- |
2 250 |
- |
|
Стоимость электроэнергии, руб/кВт·ч |
- |
6,5 |
- |
|
Затраты на электроэнергию, руб/мес |
- |
14 625 |
- |
|
Общая экономия, руб/мес |
- |
- |
231 607 |
|
Экономия за год, руб |
- |
- |
2 779 284 |
Общая годовая экономия от внедрения выпарной установки составляет 2 779 284 рубля, что обеспечивает срок окупаемости оборудования стоимостью 3-5 миллионов рублей в пределах 13-22 месяцев.

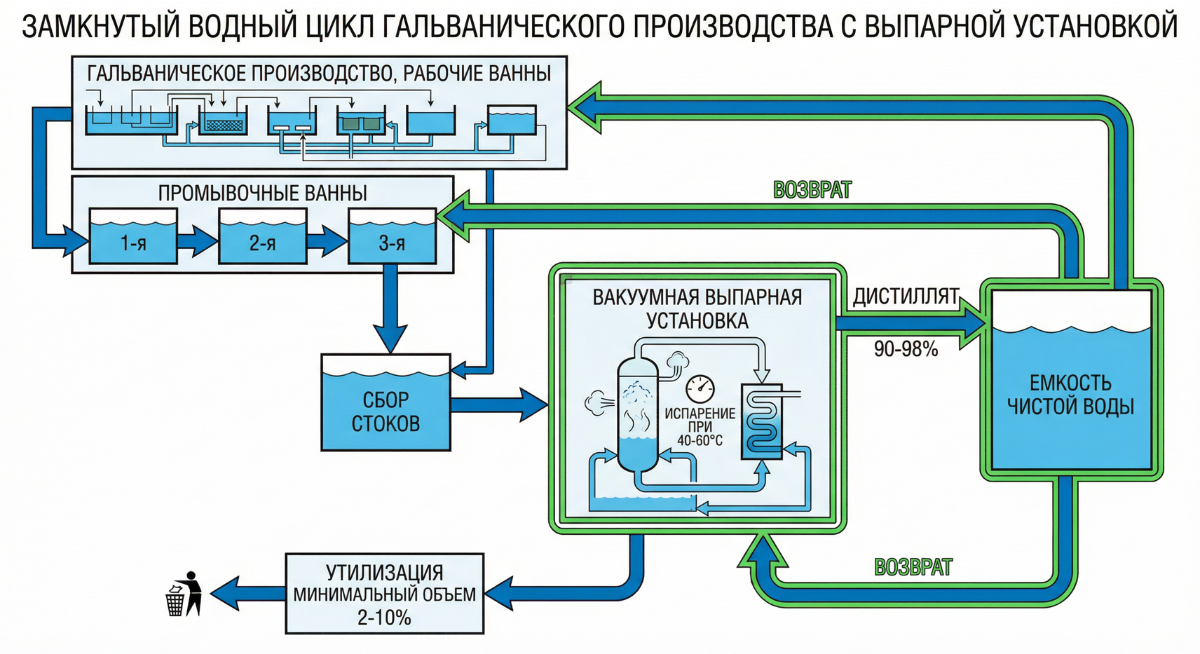

Схема замкнутого водооборота с выпарной установкой:
Дополнительные экономические преимущества связаны с возможностью рекуперации ценных компонентов из концентрата. Для электролитов цветного меднения, никелирования, цинкования характерно высокое содержание металлов в промывных водах. Концентрирование позволяет вернуть значительную часть унесенных в промывку электролитов обратно в рабочие ванны.
Особенности эксплуатации и обслуживания
Современные выпарные установки отличаются высоким уровнем автоматизации и не требуют постоянного присутствия оператора. Система автоматического управления контролирует температуру, давление, уровень жидкости в камерах и обеспечивает непрерывную работу оборудования в заданном режиме.
Таблица - График регламентного обслуживания выпарной установки
|
Вид работ |
Периодичность |
Время выполнения |
Ответственный |
|
Визуальный контроль процесса |
Ежедневно |
5-10 мин |
Оператор |
|
Отбор проб дистиллята |
Ежедневно |
10-15 мин |
Лаборант |
|
Проверка работы |
Еженедельно |
20-30 мин |
Механик |
|
Контроль герметичности вакуума |
Еженедельно |
30-40 мин |
Механик |
|
Очистка камеры испарения |
Каждые 2-3 недели |
2-4 часа |
Слесарь |
|
Промывка теплообменников |
Ежемесячно |
3-5 часов |
Слесарь |
|
Проверка автоматики |
Ежеквартально |
1-2 часа |
Электрик |
|
Капитальная профилактика |
Раз в год |
2-3 дня |
ОГИ |
Периодическое техническое обслуживание включает проверку герметичности вакуумной системы, контроль работы теплообменников, очистку поверхностей теплопередачи от отложений. Частота обслуживания зависит от характера обрабатываемых растворов и интенсивности эксплуатации.
Интеграция выпарной установки в систему водоочистки
Вакуумные выпариватели могут работать как автономно, так и в составе комплексных систем водоподготовки и очистки. На крупных гальванических производствах целесообразна интеграция выпарной установки с другими методами обработки стоков для достижения максимальной эффективности.
Таблица - Варианты интеграции выпарной установки
|
Схема интеграции |
Состав оборудования |
Достигаемое качество воды |
Область применения |
|
Автономная |
Только выпарная установка |
Дистиллят высокого качества |
Малые производства |
|
С механической фильтрацией |
Фильтры + выпарная установка |
Очень высокое |
Средние предприятия |
|
С ионным обменом |
Выпариватель + ионообменник |
Деминерализованная вода |
Точные покрытия |
|
С обратным осмосом |
Обратный осмос + выпариватель |
Ультрачистая вода |
Электроника |
|
Комплексная система |
Все методы + автоматика |
Замкнутый цикл |
Крупные заводы |
Типовая схема предусматривает раздельный сбор различных категорий стоков. Концентрированные отработанные электролиты направляются непосредственно на выпаривание для регенерации и возврата в рабочие ванны. Промывные воды после предварительной механической фильтрации поступают в выпарную установку.
Перспективы развития технологии
Совершенствование выпарных установок для очистки гальваностоков происходит по нескольким направлениям. Разработка новых материалов с повышенной коррозионной стойкостью расширяет спектр обрабатываемых растворов. Применение специальных покрытий поверхностей теплопередачи снижает интенсивность образования отложений и увеличивает межсервисные интервалы.
Модернизация систем рекомпрессии пара повышает энергоэффективность процесса. Новые поколения компрессоров обеспечивают более высокие степени сжатия при меньшем энергопотреблении. Оптимизация теплообменных процессов позволяет сократить удельный расход электроэнергии. Внедрение цифровых систем управления с функциями прогнозирования и самодиагностики повышает надежность работы оборудования. Дистанционный мониторинг параметров через интернет позволяет сервисным службам своевременно выявлять отклонения и предотвращать аварийные ситуации.
Развитие технологии выпаривания согласуется с общими тенденциями перехода промышленности к принципам наилучших технологий. Создание практически замкнутых систем водопользования на гальванических производствах становится не только экологическим требованием, но и экономически выгодным решением, обеспечивающим конкурентные преимущества предприятиям.
