Установка выпаривания экстрактов

Выпарные установки для сгущения экстрактов: технологии и практическое применение

Производство густых растительных экстрактов, концентратов и вытяжек требует применения специализированного оборудования, способного удалять растворитель при щадящих температурных режимах. Выпарные установки для сгущения экстрактов представляют собой комплексные технологические системы, позволяющие получать высококачественную продукцию с сохранением биологически активных компонентов. В данной статье рассматриваются принципы работы вакуумно-выпарных установок, их конструктивные особенности и примеры практического использования в различных отраслях промышленности.

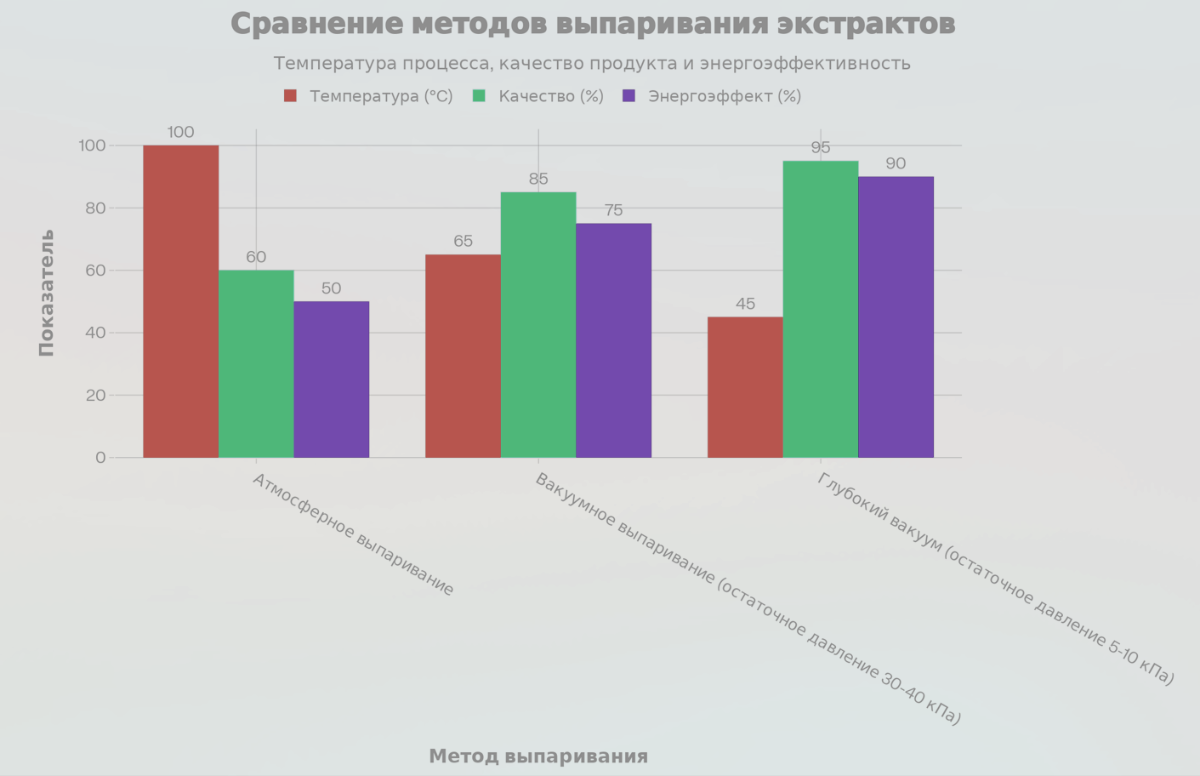

Рисунок - Сравнение методов выпаривания экстрактов

Принцип работы вакуумно-выпарных установок

Вакуумно-выпарная установка (ВВУ) – это комплект оборудования для испарения растворителя из жидких растворов и суспензий методом выпаривания под вакуумом при непрерывном или периодическом подведении тепла. Основная задача установки заключается в концентрировании экстрактов с одновременным сохранением термолабильных компонентов.

Принцип действия основан на снижении температуры кипения жидкости при пониженном давлении. Если при атмосферном давлении вода кипит при 100°С, то при остаточном давлении 0,05-0,08 МПа температура кипения снижается до 40-60°С. Это позволяет проводить концентрирование экстрактов, содержащих чувствительные к нагреву биологически активные вещества:

• флавоноиды и полифенольные соединения;
• витамины и органические кислоты;
• эфирные масла и терпеноиды;
• алкалоиды и гликозиды;
• ферменты и белковые комплексы.

Конструктивные элементы выпарной установки

Типовая вакуумно-выпарная установка состоит из следующих основных узлов:

Таблица - Основные элементы вакуумно-выпарной установки

Все элементы, контактирующие с продуктом, изготавливаются из нержавеющей стали марок AISI 304 и AISI 316L, что обеспечивает коррозионную стойкость и соответствие требованиям GMP и других стандартов.

Технологическая схема процесса сгущения

Процесс концентрирования экстракта в выпарной установке включает несколько последовательных стадий:

1. Загрузка исходного экстракта с концентрацией сухих веществ 5-15% в выпарной аппарат;
2. Создание вакуума в системе до рабочего давления 0,05-0,08 МПа;
3. Подача греющего пара с давлением 0,3-0,6 МПа в теплообменную камеру;
4. Нагрев экстракта до температуры кипения 45-70°С при постоянном перемешивании;
5. Испарение растворителя с образованием вторичного пара;
6. Конденсация вторичного пара в конденсаторе с возможностью рекуперации растворителя;
7. Постепенное сгущение раствора до требуемой концентрации сухих веществ 25-80%;
8. Выгрузка готового густого экстракта из аппарата.

Продолжительность процесса зависит от объема загрузки, начальной и конечной концентрации, производительности установки.

Типы выпарных установок

В промышленной практике применяются различные конструктивные варианты выпарных установок:

Одноступенчатые установки

Простейший тип оборудования, где выпаривание происходит в одном аппарате. Производительность составляет от 25 до 2000 кг испаренной влаги в час. Удельный расход греющего пара достигает 1,1-1,3 кг на 1 кг испаренной воды. Применяются на малых и средних производствах с ограниченным объемом переработки.

Многоступенчатые установки

Состоят из 2-4 последовательно соединенных выпарных корпусов, работающих при различном вакууме. Вторичный пар первой ступени используется как греющий агент для второй ступени, что снижает удельный расход первичного пара до 0,3-0,5 кг на 1 кг испаренной воды. Энергоэффективность повышается в 2-3 раза по сравнению с одноступенчатыми установками.

Установки с принудительной циркуляцией

Оснащаются циркуляционным насосом, который обеспечивает интенсивное движение концентрируемого раствора через греющую камеру. Скорость циркуляции достигает 1-3 м/с, что предотвращает пригорание продукта и образование осадков на теплообменной поверхности. Особенно эффективны при работе с высоковязкими экстрактами.

Пленочные выпарные аппараты

Экстракт подается в виде тонкой пленки на нагретую поверхность, где происходит быстрое испарение растворителя. Время контакта с горячей поверхностью составляет 5-20 секунд, что минимизирует термическую деградацию активных компонентов. Применяются для особо термочувствительных экстрактов.

Практические примеры применения

Производство густого экстракта солодки

На фармацевтических предприятиях для получения густого экстракта корня солодки применяют трехступенчатые вакуумно-выпарные установки производительностью 500-1000 кг/ч по испаренной влаге.

Технологический процесс выглядит следующим образом:

• исходный водно-аммиачный экстракт с концентрацией сухих веществ 6-8% загружается в первый корпус установки;
• при температуре 55-60°С и остаточном давлении 0,07 МПа происходит частичное выпаривание воды;
• раствор последовательно перекачивается во второй и третий корпуса, где концентрация повышается до 65-70%;
• общая продолжительность процесса составляет 3-4 часа;
• выход готового густого экстракта достигает 18-22% от массы сухого сырья.

Особенностью процесса является необходимость регулярной очистки теплообменных поверхностей от отложений, для чего каждые 3-5 суток проводится выварка аппаратов 2-3% раствором каустической соды.

Сгущение экстракта лекарственных трав

При производстве фитопрепаратов из ромашки, календулы, эхинацеи используются одноступенчатые вакуумно-выпарные установки малой производительности (100-300 кг/ч).

Рабочий цикл включает:

• фильтрацию исходного водно-спиртового экстракта через фильтры грубой и тонкой очистки;
• загрузку 200-300 литров экстракта в выпарной аппарат объемом 500 литров;
• создание вакуума 0,06 МПа и нагрев до температуры 45-50°С;
• медленное выпаривание спирто-водной смеси в течение 2-3 часов;
• доведение концентрации до 60-65% сухих веществ;
• конденсация и рекуперация спирта для повторного использования.

Рекуперация растворителя позволяет вернуть в производство до 85-90% этанола, что существенно снижает себестоимость продукции.

Концентрирование экстракта кукурузного зерна

В крахмало-паточной промышленности выпарные установки применяются для сгущения кукурузного экстракта, полученного на стадии замачивания зерна.

Процесс характеризуется следующими параметрами:

• исходная концентрация сухих веществ составляет 6-8%;
• конечная концентрация достигает 48-50%;
• используются многокорпусные установки производительностью 4000-8000 кг/ч;
• температура выпаривания в первом корпусе 70-75°С, в последнем – 50-55°С;
• кислотность среды и наличие взвешенных частиц вызывают интенсивное образование отложений на греющих трубках;
• требуется химическая очистка аппаратов каждые 1-3 суток.

Сгущенный экстракт используется как ценный кормовой продукт с высоким содержанием белка и аминокислот.

Технологические параметры и режимы работы

Эффективность процесса сгущения экстрактов зависит от правильного подбора технологических параметров:

Таблица - Оптимальные параметры работы выпарной установки

При выборе режима необходимо учитывать термостабильность действующих веществ экстракта. Для особо чувствительных компонентов рекомендуется работа при минимальных температурах с увеличением продолжительности процесса.

Контроль качества процесса

В ходе сгущения экстрактов осуществляется постоянный контроль следующих показателей:

• концентрация сухих веществ измеряется рефрактометром каждые 30 минут;
• температура кипения контролируется термопарами в режиме реального времени;
• остаточное давление фиксируется вакуумметрами с точностью ±0,01 МПа;
• уровень заполнения аппарата отслеживается датчиками уровня;
• цвет и прозрачность экстракта оценивается визуально в пробах;
• содержание действующих веществ определяется химическими методами анализа.

Автоматическая система управления обеспечивает стабильность параметров и предотвращает перегрев продукта.

Преимущества вакуумного выпаривания

Применение вакуумно-выпарных установок для сгущения экстрактов обеспечивает ряд технологических и экономических преимуществ:

• сохранение термолабильных биологически активных веществ благодаря низкотемпературному режиму;
• высокая производительность процесса при компактных размерах оборудования;
• возможность рекуперации ценных растворителей (этанол, пропиленгликоль);
• энергоэффективность при использовании многоступенчатых схем;
• автоматизация процесса с минимальным участием персонала;
• получение продукции стабильного качества;
• соответствие требованиям GMP и стандартам пищевой безопасности.

Области применения

Вакуумно-выпарные установки для сгущения экстрактов находят применение в различных отраслях:

• фармацевтическая промышленность – производство густых и сухих растительных экстрактов для изготовления лекарственных препаратов, биологически активных добавок;
• пищевая промышленность – концентрирование фруктовых и овощных соков, производство томатной пасты, сгущенного молока, солодового экстракта;
• косметическая промышленность – получение концентрированных растительных экстрактов для кремов, сывороток, масок;
• производство пищевых добавок – концентрирование натуральных красителей, ароматизаторов, вкусовых добавок;
• химическая промышленность – сгущение технических растворов и суспензий.

Выпарные установки для сгущения экстрактов представляют собой высокотехнологичное оборудование, обеспечивающее эффективное концентрирование жидких растворов при щадящих температурных режимах. Применение вакуумной технологии позволяет сохранить биологическую активность термочувствительных компонентов и получить высококачественную продукцию. Правильный выбор типа установки, оптимизация технологических параметров и регулярное техническое обслуживание обеспечивают стабильную работу оборудования и высокий выход целевого продукта. Современные вакуумно-выпарные установки с автоматическим управлением и системами рекуперации растворителя являются экономически выгодным решением для предприятий фармацевтической, пищевой и косметической промышленности.
