Выбор оборудования для производства топливных брикетов из деревянных поддонов
Переработка неремонтируемых деревянных европоддонов в топливные брикеты представляет собой эффективное решение проблемы утилизации отходов с одновременным получением качественного топлива. Данное направление бизнеса становится всё более актуальным в условиях роста

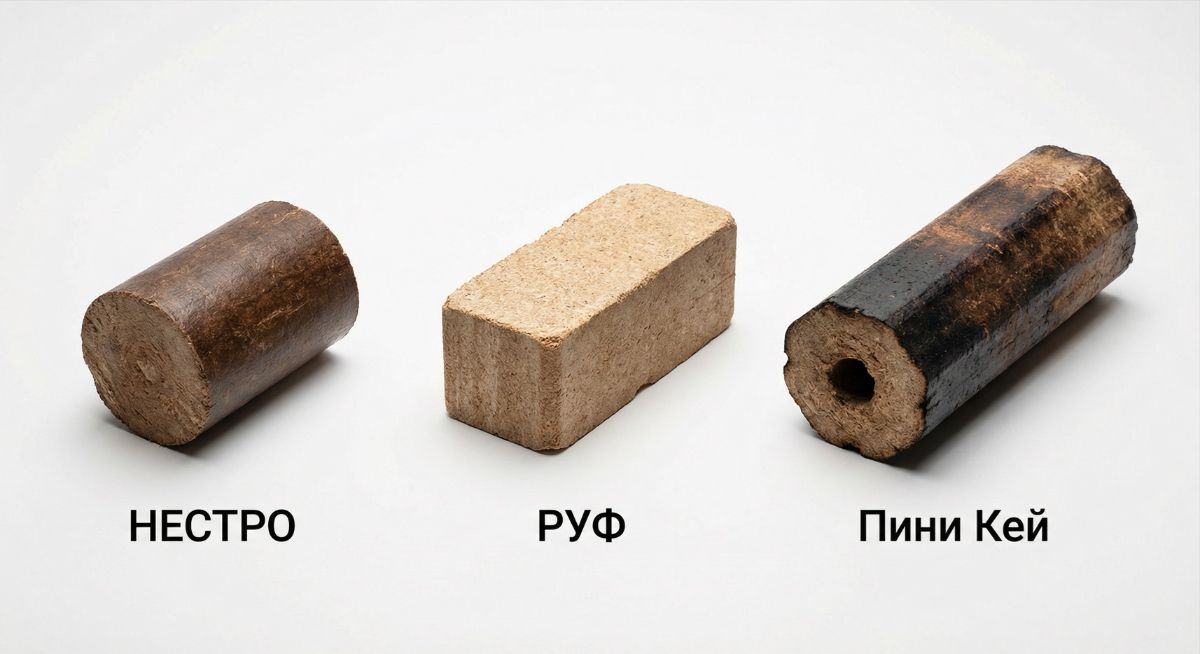

Рисунок – Типы топливных брикетов
Особенности европоддонов как сырья для брикетирования
Деревянные европоддоны, отслужившие свой срок и признанные неремонтопригодными, представляют собой ценное сырье для производства топливных брикетов. Основными породами древесины, используемыми в производстве европаллет, являются сосна, ель и берёза, что обеспечивает хорошие теплотворные характеристики будущего топлива. Однако такое сырьё имеет ряд специфических особенностей, которые необходимо учитывать при выборе оборудования.
Преимущества европоддонов как сырья:
- постоянная доступность материала благодаря высокому обороту логистических операций;
- относительно низкая стоимость или бесплатное получение от предприятий;
- древесина уже прошла естественную сушку в процессе эксплуатации;
- отсутствие химических пропиток у большинства европоддонов;
- стабильный состав сырья без значительных колебаний породы древесины.
Технологические особенности переработки:
- наличие металлических крепежных элементов в конструкции;
- неоднородность размеров элементов конструкции;
- возможное загрязнение песком или почвой при хранении;
- различная степень влажности в зависимости от условий хранения;
- присутствие коры и заболонной древесины в составе досок.
Технологический процесс производства брикетов
Производство топливных брикетов из деревянных поддонов включает несколько последовательных этапов, каждый из которых требует соответствующего оборудования. Полный технологический цикл состоит из приёмки сырья, измельчения, сушки, прессования, охлаждения и упаковки готовой продукции.

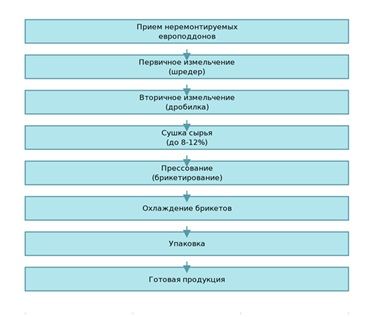

Рисунок – Технологический процесс производства топливных брикетов из деревянных поддонов
Рисунок – Подготовка сырья для производства топливных брикетов
Этап первый: приёмка и сортировка сырья
На начальном этапе производства осуществляется приёмка неремонтируемых европоддонов с обязательной сортировкой по состоянию древесины. Необходимо исключить паллеты с признаками биологического поражения, гниения или обработанные химическими веществами. Поддоны с маркировкой МВ, указывающей на обработку метилбромидом, категорически непригодны для производства топлива. Предпочтительны паллеты с маркировкой EPAL или EUR, изготовленные из экологически чистой древесины.
Организация складской площадки для хранения исходного сырья требует не менее 50-80 м2 при производительности линии около 500 килограммов брикетов в час. Площадка должна иметь твёрдое покрытие и навес для защиты от атмосферных осадков, способных повысить влажность древесины. Погрузочно-разгрузочные операции осуществляются с помощью погрузчика грузоподъёмностью не менее двух тонн.
Этап второй: первичное измельчение
Первичное измельчение деревянных поддонов производится на специализированных измельчителях, которые в профессиональной терминологии называются шредерами или дробилками для поддонов. Эти устройства предназначены для переработки целых паллет без предварительной разборки конструкции. Основным рабочим органом таких машин является вращающийся вал с острыми ножами, захватывающий материал и перемещающий его в камеру дробления.
Технические характеристики измельчителей поддонов:
- производительность составляет от 30 до 50 поддонов в час в зависимости от модели;
- мощность электродвигателя варьируется в диапазоне 7,5-22 кВт;
- размер загрузочного окна обычно составляет 1200-1600 мм по длине;
- выходная фракция после первичного измельчения достигает 20-50 мм;
- возможность переработки поддонов с металлическим крепежом без предварительного удаления.
Современные шредеры оснащаются системой автоматической подачи с реверсом, которая предотвращает перегрузку оборудования при попадании особо плотных участков древесины или крупных металлических элементов. Ножи изготавливаются из легированной инструментальной стали с твёрдостью 55 единиц по шкале HRC и имеют двустороннюю заточку, что удваивает их ресурс работы. Замена изношенных ножей занимает не более одного часа и может производиться силами обслуживающего персонала.
Этап третий: вторичное измельчение
После первичной обработки щепа подаётся на вторичное измельчение для получения фракции оптимального размера. Для этой цели применяются молотковые мельницы или дробилки роторного типа. Задача данного оборудования заключается в доведении размера частиц до параметров, необходимых для эффективного брикетирования. Оптимальный размер фракции составляет от одного до восьми миллиметров в зависимости от типа используемого пресса.
Молотковые мельницы работают по принципу ударного воздействия вращающихся молотков на частицы древесины. Материал подаётся в камеру дробления, где подвергается многократному удару молотками до достижения нужной степени измельчения. Калибровочное сито в нижней части камеры пропускает только частицы требуемого размера, более крупные элементы возвращаются в зону дробления. Производительность вторичных дробилок составляет от 500 до 1500 кг/ч при установленной мощности 7,5-15 кВт.
Этап четвёртый: сушка древесной массы
Контроль влажности сырья является критически важным параметром производства качественных топливных брикетов. Оптимальная влажность древесной массы для прессования составляет 8-12 %. При более высокой влажности брикет не формируется должным образом или разрушается от внутреннего давления водяного пара. При чрезмерно низкой влажности ухудшается связывание частиц, брикет получается рыхлым и непрочным.
Типы сушильного оборудования:
- аэродинамические сушилки с производительностью 300-1000 кг/ч;
- барабанные сушилки производительностью 700-1500 кг/ч;
- конвективные сушильные камеры для небольших объёмов производства.
Аэродинамические сушилки наиболее компактны и эффективны для предприятий малой и средней производительности. Принцип их работы основан на нагреве воздушного потока и интенсивной циркуляции через слой древесной массы. Материал поступает в камеру загрузки, где смешивается с нагретым воздухом температурой 200-250 °С. Поток воздуха транспортирует частицы по трубопроводу длиной 10-15 метров, за время прохождения которого происходит испарение избыточной влаги. Динамический классификатор отделяет высушенное сырьё от влажного, возвращая последнее на повторную обработку.
Барабанные сушилки применяются при больших объёмах производства благодаря высокой производительности и надёжности конструкции. Вращающийся барабан диаметром 1000-1800 миллиметров и длиной 8-18 м обеспечивает равномерное перемешивание и просушивание материала. Теплоноситель подаётся от твердотопливной печи, работающей на отходах производства, что значительно снижает эксплуатационные затраты. Время сушки составляет 40-60 мин при входной влажности до 40 %.
Этап пятый: прессование
Прессование представляет собой ключевой этап технологического процесса, на котором формируется конечный продукт. Выбор типа пресса определяет форму брикета, его плотность, производительность линии и эксплуатационные затраты предприятия. На рынке оборудования представлены три основных типа прессов: гидравлические, ударно-механические и шнековые экструдеры.
Гидравлические прессы типа RUF
Гидравлические прессы производят брикеты прямоугольной формы, напоминающие кирпич, размером 150×60×60 миллиметров. Процесс брикетирования осуществляется с помощью трёх гидравлических цилиндров, которые последовательно подают сырьё в пресс-форму, сжимают его и формируют брикет. Давление прессования достигает 1700 килограммов на квадратный сантиметр, что обеспечивает высокую плотность готового изделия.
Технические характеристики гидравлических прессов:
- производительность варьируется от 200 до 1000 кг/ч;
- установленная мощность составляет 11-90 кВт в зависимости от модели;
- допустимая влажность сырья находится в диапазоне 6-15 %;
- размер входной фракции должен составлять 3-10 мм;
- плотность получаемых брикетов достигает 1000-1100 кг/м3.
Преимуществами гидравлических прессов являются низкое энергопотребление, высокая надёжность конструкции, отсутствие нагрева брикета при формировании и минимальные требования к обслуживанию. Брикеты типа RUF удобны для транспортировки благодаря правильной геометрической форме, легко укладываются на паллеты. Продолжительность горения такого топлива выше за счёт медленного тления, что оптимально для длительного поддержания температуры в отопительных системах.
К недостаткам относится необходимость использования качественного сырья с низкой влажностью, более высокая стоимость оборудования по сравнению с конкурентами, а также относительно невысокая производительность. Брикеты требуют обязательной упаковки в гидроизоляционную плёнку, так как не имеют защитного поверхностного слоя.
Ударно-механические прессы типа NESTRO
Ударно-механические прессы формируют цилиндрические брикеты диаметром 50-90 миллиметров без центрального отверстия. Принцип работы основан на ударном воздействии возвратно-поступательно движущегося поршня, который с высокой частотой уплотняет порции сырья в формующем канале. Рабочее давление составляет около 1400 килограммов на квадратный сантиметр при температуре прессования 50-70 °С.
Особенности ударно-механического оборудования:
- производительность достигает 800-1200 кг/ч
- потребляемая мощность составляет 22-37 кВт;
- оптимальная влажность сырья находится в пределах 8-14 %;
- требуемый размер фракции составляет 2-8 мм;
- плотность брикетов варьируется от 1100 до 1300 кг/м3.
Данный тип прессов обеспечивает высокую производительность при умеренном энергопотреблении, что делает их оптимальным выбором для предприятий средней мощности. Наличие нагревательных элементов в конструкции позволяет достичь частичной термообработки поверхности брикета, повышающей его прочность. Оборудование может работать в непрерывном режиме несколько смен подряд без снижения качества продукции.
Преимуществом является возможность брикетирования различных видов биомассы без существенной потери качества, наличие миксера для смешивания сырья разных фракций, встроенная линия охлаждения готовой продукции. Степень автоматизации процесса позволяет одному оператору обслуживать весь производственный комплекс. Цилиндрическая форма брикетов подходит для использования в котлах с автоматической подачей топлива.
Шнековые экструдеры типа Pini Kay
Шнековые прессы-экструдеры производят брикеты многогранной формы с характерным центральным отверстием и тёмной обожжённой поверхностью. Формирование происходит при продавливании сырья через коническую матрицу под действием вращающегося шнека. Температура в зоне прессования достигает 250-320 градусов Цельсия, что вызывает частичное обугливание поверхностного слоя и спекание лигнина.
Параметры шнековых экструдеров:
- производительность составляет 400-800 кг/ч;
- установленная мощность достигает 22-30 кВт;
- допустимая влажность сырья ограничена 8-12 %;
- оптимальный размер фракции составляет около 5 мм для опилок;
- плотность брикетов находится в диапазоне 1100-1400 кг/м3.
Основным преимуществом брикетов Pini Kay является наличие защитного обожжённого слоя, который предохраняет изделие от впитывания влаги при хранении и транспортировке. Центральное отверстие способствует лучшему горению за счёт дополнительной тяги воздуха. Высокая плотность обеспечивает максимальную теплотворную способность среди всех типов брикетов.
К недостаткам относится высокий износ шнека, особенно первых витков, требующий регулярной замены или наплавки изношенных поверхностей. Повышенное энергопотребление увеличивает себестоимость продукции. Необходимость постоянного контроля и регулировки зазора между шнеком и корпусом для обеспечения стабильного качества брикетов требует квалифицированного обслуживающего персонала.
Вспомогательное оборудование производственной линии
Помимо основного технологического оборудования, комплектация производственной линии включает ряд вспомогательных систем, обеспечивающих бесперебойную работу предприятия.
Магнитные сепараторы
Между первичным и вторичным измельчением обязательно устанавливается магнитный сепаратор для удаления ферромагнитных примесей из древесной массы. Деревянные европоддоны содержат значительное количество металлических крепёжных элементов: гвозди, скобы, шурупы, которые могут серьёзно повредить оборудование вторичного измельчения и снизить качество готовой продукции.
Типы магнитных сепараторов для производства брикетов:
- подвесные электромагниты, устанавливаемые над конвейерной лентой на высоте 150-300 мм;
- барабанные магнитные сепараторы с самоочисткой для непрерывной работы;
- магнитные решётки, монтируемые в пневмотранспортных системах;
- шкивные магнитные сепараторы, устанавливаемые на приводных барабанах конвейеров.
Подвесные электромагниты являются наиболее распространённым решением для линий средней производительности. Устройство представляет собой электромагнитную систему в герметичном корпусе, подвешенную над транспортёрной лентой. Магнитное поле проникает в слой измельчённого материала на глубину до 250 миллиметров и притягивает металлические включения к поверхности магнита. Периодически магнитное поле отключается, и накопленный металл автоматически сбрасывается в приёмный бункер.
Технические характеристики магнитных сепараторов:
- ширина рабочей зоны составляет 500-1200 мм в зависимости от ширины конвейера;
- мощность электромагнита варьируется от 0,4 до 2 кВт;
- напряженность магнитного поля достигает 120-150 мТл;
- производительность соответствует мощности конвейерной линии до 3000 кг/ч;
- эффективность извлечения ферромагнитных включений составляет 95-98 %.
Барабанные магнитные сепараторы обеспечивают более высокую степень очистки и применяются на крупных предприятиях. Вращающийся барабан с встроенными постоянными магнитами устанавливается на месте приводного барабана конвейера. Материал, проходящий через зону разгрузки, разделяется на два потока: немагнитная фракция падает вниз под действием силы тяжести, а металлические частицы удерживаются магнитным полем и выводятся в отдельный бункер.
Отсутствие магнитной сепарации приводит к быстрому износу молотков дробилки, поломке сит, повреждению шнеков подающих систем. Металлические включения в готовых брикетах создают опасность повреждения топочного оборудования потребителей и могут стать причиной отказа от закупок продукции. Попадание металла в зону прессования вызывает царапины на формующих поверхностях пресса, что ухудшает качество брикетов и требует дорогостоящего ремонта.
Современные магнитные сепараторы оснащаются датчиками контроля работы магнитной системы и автоматически сигнализируют о снижении эффективности сепарации. Накопленный металлолом можно сдавать в пункты приёма вторсырья, частично компенсируя затраты на эксплуатацию оборудования. При производительности линии 500 килограммов брикетов в час извлекается около 15-25 килограммов металла за смену в зависимости от состояния перерабатываемых поддонов.
Транспортные системы
Конвейерные линии обеспечивают перемещение материала между технологическими этапами производства. Используются следующие типы конвейеров:
- ленточные конвейеры для транспортировки щепы после первичного измельчения;
- шнековые транспортёры для подачи высушенной массы на прессование;
- цепные конвейеры для вывода готовых брикетов из зоны охлаждения;
- пневматический транспорт для перемещения лёгких фракций опилок.
Протяжённость конвейерных линий определяется планировкой производственного помещения и обычно составляет 20-40 метров на весь технологический цикл. Мощность приводов варьируется от 2 до 5 киловатт в зависимости от длины и производительности конвейера. Скорость движения ленты регулируется частотными преобразователями для согласования производительности отдельных участков.
Системы охлаждения брикетов
После выхода из пресса температура брикетов составляет 40-90 °С в зависимости от типа оборудования. Охлаждение необходимо для стабилизации структуры изделия и предотвращения самовозгорания при складировании. Применяются следующие варианты систем охлаждения:
- естественное охлаждение на направляющих длиной 8-12 м;
- принудительное охлаждение в колонных охладителях с вентиляцией;
- охлаждение на ленточных конвейерах с продувкой воздухом.
Время охлаждения составляет от 15 до 40 минут в зависимости от размера и плотности брикетов. Температура готовой продукции перед упаковкой не должна превышать 35-40 градусов Цельсия. Система охлаждения должна обеспечивать производительность, соответствующую мощности пресса, во избежание образования затора на линии.
Упаковочное оборудование
Фасовка и упаковка топливных брикетов осуществляется для защиты продукции от увлажнения и удобства транспортировки. Стандартная упаковка представляет собой полиэтиленовые мешки массой 10-12 килограммов, которые укладываются на европоддоны по 96 штук. Упаковочная линия включает:
- дозатор-весы для формирования порций заданной массы;
- устройство подачи и фиксации мешка;
- запаечное устройство для герметизации упаковки;
- конвейер для транспортировки упакованных брикетов.
Производительность упаковочного оборудования составляет 60-100 упаковок в час при работе одного оператора. Автоматизированные линии обеспечивают точность дозирования с отклонением не более 50 граммов от номинальной массы. Стоимость упаковочных материалов составляет 3-5 процентов от себестоимости готовой продукции.
Требования к производственным помещениям
Организация производства топливных брикетов предъявляет определённые требования к характеристикам помещений и их оснащению. Площадь производственного цеха зависит от планируемой мощности линии и составляет минимум 120-150 квадратных метров при производительности 300-500 килограммов в час. Высота потолков должна быть не менее 4-5 метров для размещения сушильного оборудования и аспирационных систем.
Основные требования к помещению:
- наличие трёхфазной электросети напряжением 380 вольт с суммарной мощностью не менее 100-150 киловатт;
- система приточно-вытяжной вентиляции производительностью не менее 3000 кубических метров в час;
- отсутствие повышенной влажности, наличие гидроизоляции фундамента;
- удобный подъезд для грузового автотранспорта грузоподъёмностью до 10 тонн;
- наличие ворот шириной не менее 3 метров для въезда погрузчика;
- бетонные полы с упрочнённым покрытием, выдерживающим нагрузку от технологического оборудования.
Помещение должно быть оборудовано системой пожаротушения согласно требованиям нормативных документов для предприятий деревообработки. Древесная пыль образует взрывоопасные смеси с воздухом, поэтому необходима эффективная система аспирации. Концентрация древесной пыли в воздухе рабочей зоны не должна превышать 6 миллиграммов на кубический метр согласно санитарным нормам.
Складские помещения для хранения готовой продукции должны иметь площадь не менее 80-100 квадратных метров. Топливные брикеты укладываются штабелями на европоддонах с соблюдением проходов между рядами шириной не менее 1 метра. Помещение склада должно быть сухим с относительной влажностью воздуха не выше 65%. Недопустимо прямое попадание солнечных лучей на упакованную продукцию.
Критерии выбора оборудования
При подборе технологического оборудования для производства топливных брикетов из деревянных поддонов необходимо учитывать комплекс взаимосвязанных факторов.
Объём доступного сырья определяет требуемую производительность линии. При наличии источника сырья в количестве 50-100 поддонов в сутки целесообразна установка оборудования производительностью 300-500 килограммов брикетов в час. Такая линия будет работать в одну смену с обеспечением полной загрузки. Избыточная производительность приведёт к простоям оборудования и неэффективному использованию инвестиций.
Доступная электрическая мощность в значительной степени влияет на выбор типа пресса. Гидравлические прессы потребляют меньше энергии, но имеют низкую производительность. Шнековые экструдеры требуют значительной установленной мощности. При ограниченных возможностях электроснабжения следует отдать предпочтение ударно-механическим прессам, обеспечивающим оптимальное соотношение производительности и энергопотребления.
Характеристики сырья влияют на выбор измельчающего оборудования. При работе с сухими поддонами можно исключить сушилку из комплектации линии или использовать её только для калибровки сырья. Наличие значительного количества металлического крепежа требует применения прочных измельчителей с усиленными ножами и возможностью работы с включениями.
Требования к качеству продукции определяют тип брикетирующего пресса. Для экспортных поставок предпочтительны брикеты типа Pini Kay благодаря защитному обожжённому слою и высокой плотности. Для местного рынка оптимальны брикеты RUF или NESTRO с более доступной себестоимостью производства. Цилиндрические брикеты подходят для автоматизированных котельных, прямоугольные удобнее для каминов и печей.
Квалификация обслуживающего персонала влияет на выбор между автоматизированными и полуавтоматическими линиями. Современные прессы с программным управлением требуют минимального вмешательства оператора, но их настройка и обслуживание нуждаются в специальных знаниях. Простое оборудование более неприхотливо в эксплуатации, однако обеспечивает меньшую стабильность качества продукции.
Бюджет проекта является определяющим фактором при выборе производителя оборудования. Европейские прессы известных марок отличаются высокой надёжностью и длительным сроком службы, но требуют значительных инвестиций. Оборудование азиатских производителей доступнее по цене, однако может уступать в качестве изготовления и ресурсе работы. Важно учитывать не только стоимость приобретения, но и расходы на запасные части и техническое обслуживание.
Комплектация минимальной производственной линии
Для организации производства топливных брикетов из неремонтируемых европоддонов минимально необходимый комплект оборудования включает следующие позиции:
- измельчитель поддонов производительностью 30-40 шт/ч;
- вторичная дробилка или молотковая мельница мощностью 500-700 кг/ч;
- сушилка производительностью 300-500 кг/ч;
- пресс для брикетирования выбранного типа с производительностью 300-500 кг/ч;
- система конвейерного транспорта общей длиной 20-30 м;
- система охлаждения брикетов соответствующей производительности;
- упаковочный стол с весами и запаечным устройством.
Такая комплектация обеспечивает выпуск 2,5-4 тонны топливных брикетов за восьмичасовую рабочую смену. Обслуживание линии осуществляется бригадой из двух-трёх человек: оператор загрузки сырья, оператор пресса и упаковщик готовой продукции. При правильной организации работы один оператор может совмещать несколько функций благодаря автоматизации технологического процесса.
Общая установленная электрическая мощность линии составляет 60-90 кВт в зависимости от типа выбранного оборудования. Расход электроэнергии на производство одной тонны брикетов варьируется от 120 до 200 киловатт-часов. При использовании отходов производства в качестве топлива для сушилки себестоимость продукции снижается на 15-20 %.
Перспективы развития производства
Производство топливных брикетов из неремонтируемых деревянных европоддонов представляет собой экономически эффективное и экологически ответственное направление бизнеса. Постоянный рост цен на традиционные энергоносители повышает спрос на альтернативные виды топлива. Государственная поддержка проектов в сфере утилизации отходов и развития возобновляемой энергетики создаёт благоприятные условия для развития данного направления.
Правильный подбор оборудования является залогом успешности предприятия и обеспечивает конкурентоспособность продукции на рынке. Необходимо учитывать все технологические особенности переработки европоддонов, требования к качеству сырья и готовой продукции, а также долгосрочные перспективы развития бизнеса. Инвестиции в современное автоматизированное оборудование окупаются за счёт повышения производительности труда, снижения эксплуатационных затрат и стабильного качества выпускаемой продукции.
Комплексный подход к организации производства с учётом всех технологических этапов от приёмки сырья до упаковки готовых брикетов позволяет создать эффективное предприятие с минимальным воздействием на окружающую среду. Использование неремонтируемых поддонов в качестве сырья решает проблему утилизации отходов логистических компаний и способствует развитию циркулярной экономики.
