Расчет производительности выпарной установки
Выпарные установки являются одним из ключевых элементов технологических линий в химической, пищевой, фармацевтической и целлюлозно-бумажной промышленности.
Расчет выпарных установок представляет собой комплекс инженерных вычислений и аналитических процедур, направленных на определение оптимальных
В процессе расчета учитываются критические факторы, влияющие на работоспособность системы: теплофизические свойства выпариваемых жидкостей при различных концентрациях, коэффициенты теплопередачи для выбранного типа аппаратов, распределение температур и давлений по корпусам, расход греющего пара и вторичных энергоресурсов, а также экономические показатели эксплуатации. Результатом таких вычислений становится техническое задание на проектирование или модернизацию выпарной установки, обеспечивающее требуемую производительность, качество конечного продукта и минимальные энергетические затраты при соблюдении технологических ограничений и норм безопасности.

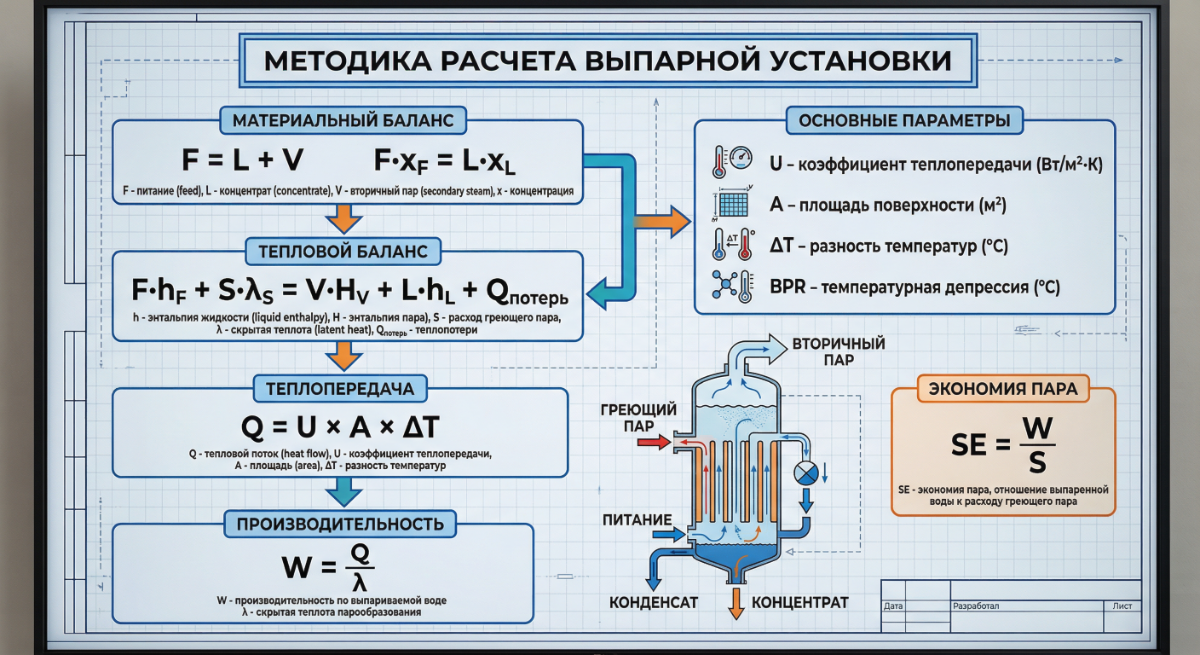

Рисунок - Расчет выпарной установки
Правильный расчет производительности выпарной установки обеспечивает оптимальную работу всего производственного процесса, минимизирует энергозатраты и гарантирует высокое качество конечного продукта.
Основные параметры производительности выпарной установки
Производительность выпарной установки определяется количеством испаренной жидкости (чаще всего воды) за единицу времени. Расчет этого показателя требует комплексного подхода и учета множества технологических параметров.
Ключевыми показателями, характеризующими работу выпарной установки, являются производительность по испаренной влаге, расход греющего пара и паровая экономичность системы. Эти параметры взаимосвязаны и определяют эффективность всего процесса концентрирования обрабатываемых в выпарной установке жидкостей, растворов.
Фундаментальные расчетные формулы
Основное уравнение для определения производительности выпарной установки базируется на законе теплопередачи:
Q = U × A × ΔT
где:
- Q — тепловая нагрузка установки (количество передаваемого тепла);
- U — общий коэффициент теплопередачи;
- A — площадь поверхности теплообмена;
- ΔT — средняя разность температур между греющим паром и кипящим раствором.
Производительность установки по испаренной влаге рассчитывается по формуле:
W = Q / λ
где:
- W — производительность по испарению (кг/ч);
- λ — теплота парообразования при рабочем давлении.
Материальный и тепловой балансы выпарной установки
Для точного расчета производительности необходимо составить материальный и тепловой балансы системы.
Материальный баланс однокорпусной выпарной установки описывается уравнением:
F = L + V
где:
- F — расход исходного раствора;
- L — расход концентрированного раствора;
- V — количество испаренной влаги.
Тепловой баланс учитывает все потоки энергии в системе:
F × hF + S × λS = V × HV + L × hL + Qпотерь
где:
- hF — энтальпия исходного раствора;
- S — расход греющего пара;
- λS — теплота конденсации греющего пара;
- HV — энтальпия вторичного пара;
- hL — энтальпия концентрированного раствора;
- Qпотерь — тепловые потери в окружающую среду.
Коэффициент теплопередачи выпарной установки
Общий коэффициент теплопередачи является критическим параметром, определяющим производительность установки. Его величина зависит от множества факторов:
- типа выпарного аппарата (с падающей пленкой, с восходящей пленкой, с принудительной циркуляцией);
- физико-химических свойств раствора (вязкость, плотность, теплопроводность);
- интенсивности циркуляции жидкости;
- степени загрязнения теплообменной поверхности;
- режима кипения раствора.
Для выпарных аппаратов с падающей пленкой коэффициент теплопередачи обычно составляет 1500-3000 Вт/(м²·К), для аппаратов с принудительной циркуляцией — 1000-2500 Вт/(м²·К). Точное значение определяется экспериментально или расчетным путем с использованием критериальных уравнений.
Температурная депрессия и ее влияние на производительность
Температурная депрессия (повышение температуры кипения) раствора оказывает существенное влияние на производительность выпарной установки. Этот эффект связан с наличием растворенных веществ в обрабатываемой жидкости.
Температурная депрессия рассчитывается по формуле:
BPR = Tраствора - Tрастворителя
где:
- BPR (Boiling Point Rise) — температурная депрессия;
- Tраствора — температура кипения раствора при данном давлении;
- Tрастворителя — температура кипения чистого растворителя при том же давлении.
Для многих растворов температурная депрессия может достигать 5-30°С, что существенно снижает полезную разность температур и, соответственно, производительность установки. При проектировании многокорпусных выпарных установок необходимо учитывать изменение BPR в каждом корпусе в зависимости от концентрации раствора.
Многокорпусные выпарные установки и паровая экономичность
Многокорпусные выпарные установки позволяют значительно повысить энергоэффективность процесса выпаривания за счет многократного использования тепла вторичного пара.
Паровая экономичность определяется как отношение количества испаренной воды к количеству потребленного греющего пара:
SE = W / S
где:
- SE — паровая экономичность;
- W — количество испаренной воды (кг/ч);
- S — расход греющего пара (кг/ч).
Для однокорпусной установки паровая экономичность составляет около 0,8-0,95, для двухкорпусной — 1,6-1,8, для трехкорпусной — 2,4-2,7. Теоретически для n-корпусной установки паровая экономичность приближается к величине 0,8n, однако на практике эффективность снижается из-за тепловых потерь и температурной депрессии.
Расчет площади поверхности теплообмена
Площадь поверхности теплообмена является одним из основных проектных параметров выпарной установки. Она определяется из основного уравнения теплопередачи:
A = Q / (U × ΔTср)
где:
- A — требуемая площадь поверхности теплообмена (м²);
- Q — тепловая нагрузка (Вт);
- U — общий коэффициент теплопередачи (Вт/(м²·К));
- ΔTср — средняя логарифмическая разность температур.
Средняя логарифмическая разность температур для выпарного аппарата рассчитывается с учетом температуры греющего пара и температуры кипения раствора с учетом температурной депрессии.
Оптимизация производительности выпарной установки
Для повышения производительности выпарной установки применяются следующие методы:
- увеличение количества корпусов в многокорпусной установке;
- использование теплового насоса или механической рекомпрессии пара (MVR);
- предварительный подогрев исходного сырья за счет вторичных паров;
- оптимизация вакуумного режима в последнем корпусе;
- регулярная очистка теплообменных поверхностей от накипи и отложений;
- автоматизация контроля и управления технологическими параметрами.
Практический пример упрощенного расчета
Рассмотрим упрощенный расчет производительности однокорпусной выпарной установки. Исходные данные:
- расход исходного раствора F = 10000 кг/ч;
- концентрация исходного раствора xF = 10%;
- требуемая конечная концентрация xL = 40%;
- давление греющего пара P0 = 3 бар (температура 133°C);
- давление в выпарном аппарате P = 0,2 бар (температура кипения воды 60°C);
- общий коэффициент теплопередачи U = 1500 Вт/(м²·К);
- температурная депрессия BPR = 5°C.
Из материального баланса определяем производительность по концентрированному раствору:
L = F × xF / xL = 10000 × 0,10 / 0,40 = 2500 кг/ч
Количество испаренной воды:
W = F - L = 10000 - 2500 = 7500 кг/ч
Это и есть производительность выпарной установки по испаренной влаге.
Для определения расхода греющего пара необходимо составить тепловой баланс установки. Принимая теплоту парообразования λ = 2350 кДж/кг, получаем тепловую нагрузку:
Q = W × λ = 7500 × 2350 / 3600 = 4900 кВт
Расход греющего пара (теплота конденсации λS = 2160 кДж/кг):
S = Q / λS = 4900 × 3600 / 2160 = 8170 кг/ч
Паровая экономичность установки:
SE = W / S = 7500 / 8170 = 0,92
Площадь поверхности теплообмена:
ΔT = 133 - 60 - 5 = 68°C
A = Q / (U × ΔT) = 4900000 / (1500 × 68) = 48 м².
Расчет производительности выпарной установки представляет собой комплексную инженерную задачу, требующую учета множества взаимосвязанных параметров. Правильный выбор типа выпарного аппарата, оптимизация схемы питания, учет температурной депрессии и организация эффективного теплообмена позволяют максимизировать производительность при минимальных энергозатратах.
