Кристаллизация в выпарных установках
Выпарные установки представляют собой специализированное оборудование, предназначенное для удаления растворителя из жидких растворов посредством испарения. Одним из ключевых процессов, протекающих в этих системах, является кристаллизация растворённых веществ. Понимание механизмов кристаллизации в выпарных установках критически важно для

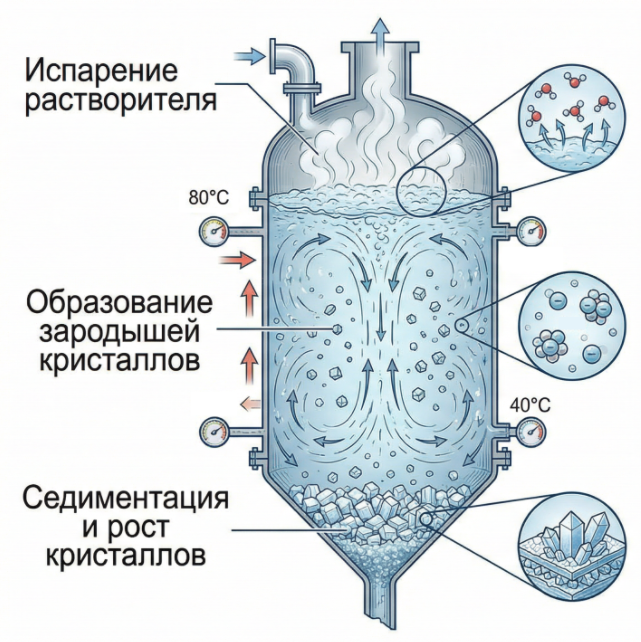

Рисунок - Кристаллизация в выпарных установках
Основные принципы выпарных установок
Выпарные установки функционируют на основе принципа снижения растворимости вещества при изменении температуры и концентрации раствора. Основной целью является концентрирование раствора путём удаления летучего компонента, обычно воды, через нагревание под контролируемым давлением.
Современные выпарные установки включают следующие ключевые компоненты:
- нагревательная камера, в которой происходит испарение жидкости под действием теплового источника;
- циркуляционный контур, обеспечивающий равномерное перемешивание и распределение температуры в массе раствора;
- конденсатор, служащий для сгущения паров и их возврата в производственный цикл;
- кристаллизационная зона, где при снижении растворимости формируются кристаллы твёрдого вещества;
- система контроля и регулирования температурных и давленческих параметров.
Эффективность работы выпарной установки зависит от правильного управления температурным режимом, степенью вакуума и скоростью циркуляции жидкости.
Кристаллизация: физико-химические основы
Кристаллизация в выпарных установках является процессом самопроизвольного образования упорядоченных кристаллических структур из пересыщенного раствора. Этот процесс подчиняется термодинамическим законам и зависит от целого комплекса параметров.
При нагревании раствора в выпарной установке происходит испарение растворителя, что приводит к увеличению концентрации растворённого вещества. Когда концентрация превышает значение, соответствующее полной растворимости при данной температуре, образуется пересыщенный раствор. Пересыщение является движущей силой кристаллизации — система стремится вернуться в равновесное состояние путём выделения твёрдой фазы.
Растворимость большинства веществ зависит от температуры нелинейным образом. Для некоторых соединений растворимость резко снижается при охлаждении, что позволяет использовать охладительную кристаллизацию в сочетании с выпарной установкой. Кинетика кристаллизации определяется скоростью образования зародышей кристаллов и скоростью их роста.
Стадии кристаллизации в выпарных установках
Процесс кристаллизации в выпарной установке протекает в несколько последовательных стадий:
- образование зародышей кристаллов в объёме перенасыщенного раствора или на поверхностях конструкционных элементов установки;
- рост кристаллических частиц за счёт присоединения молекул растворённого вещества из раствора;
- агломерация, при которой мелкие кристаллы объединяются в более крупные частицы;
- седиментация кристаллов, то есть их оседание в нижнюю часть кристаллизационной камеры под действием силы тяжести;
- выделение материнского раствора и его отделение от кристаллической фазы.
Контроль над каждой стадией позволяет влиять на размер, форму и распределение полученных кристаллов.
Влияние температурного режима на кристаллизацию
Температура является одним из наиболее критичных параметров в выпарных установках с кристаллизацией. Управление температурой позволяет контролировать степень пересыщения раствора и, следовательно, интенсивность кристаллизации.
При высоких температурах растворимость вещества обычно выше, что предотвращает преждевременную кристаллизацию в процессе выпарки. По мере повышения концентрации раствора и одновременного охлаждения (в охладительных системах) степень пересыщения увеличивается, что интенсифицирует процесс образования кристаллов.
Оптимальный температурный профиль обеспечивает баланс между:
- достаточно высокой степенью пересыщения для интенсивной кристаллизации;
- контролируемой скоростью роста кристаллов, что предотвращает образование мелкой кристаллической пыли;
- минимизацией энергетических затрат на нагревание и охлаждение;
- предотвращением разложения термолабильных веществ при чрезмерном нагреве.
Кинетика роста кристаллов
Скорость роста кристаллических частиц зависит от движущей силы кристаллизации, то есть от величины пересыщения раствора. Высокое пересыщение приводит к быстрому росту кристаллов, но одновременно способствует образованию множества мелких зародышей, что снижает качество конечного продукта.
Оптимальные условия предусматривают умеренное пересыщение, при котором на небольшом количестве хорошо развивающихся кристаллов происходит интенсивное отложение вещества. Этот режим способствует получению крупных монокристаллов или поликристаллических агломератов с благоприятной морфологией.
На кинетику роста также влияет перемешивание раствора. Интенсивная циркуляция способствует быстрому переносу молекул к поверхности растущего кристалла, но может привести к механической фрагментации хрупких кристаллических структур. Оптимальная скорость циркуляции балансирует между этими противоположными эффектами.
Явления, сопровождающие кристаллизацию
При кристаллизации в выпарных установках наблюдаются различные сопутствующие явления, влияющие на качество продукта и эффективность процесса.
Инкрустация (накипь) образуется при отложении кристаллов на внутренних стенках установки, особенно в зонах с высокой температурой. Это приводит к снижению теплопередачи, увеличению гидравлического сопротивления и необходимости частых остановок для очистки. Предотвращение инкрустации достигается путём регулирования параметров процесса и использования специальных присадок.
Окклюзия примесей происходит при включении посторонних веществ или материнского раствора в кристаллическую решётку. Это снижает чистоту продукта. Минимизация окклюзии достигается за счёт контроля скорости роста кристаллов и чистоты исходного раствора.
Полиморфизм некоторых веществ может привести к образованию различных кристаллических форм при изменении условий. Каждая форма обладает различными свойствами, поэтому контроль условий кристаллизации необходим для получения желаемого полиморфа.
Технологические режимы кристаллизационной выпарки
В промышленности применяются различные технологические подходы к реализации кристаллизационной выпарки:
- периодическая выпарка с кристаллизацией, при которой раствор загружается порциями, выпаривается до требуемой концентрации, затем охлаждается для кристаллизации и выгружается;
- непрерывная выпарка с интегрированной кристаллизацией, когда раствор поступает непрерывно, проходит зону кристаллизации и выводится в виде суспензии кристаллов;
- вакуумная выпарка, при которой испарение происходит при пониженном давлении и низких температурах, что позволяет обрабатывать термолабильные вещества;
- выпарка под давлением, используемая для веществ с высокой температурой плавления или разложения.
Выбор режима зависит от физико-химических свойств вещества, требуемой производительности и качества продукта.
Применение в различных отраслях
Выпарные установки с кристаллизацией широко применяются в различных секторах промышленности. В химической промышленности они используются для выделения соли из водных растворов, концентрирования кислот и щелочей, производства органических соединений.
В пищевой промышленности выпарка с кристаллизацией применяется при производстве сахара, где сахаросодержащий сок сначала выпаривается до требуемой концентрации, а затем охлаждается для кристаллизации сахарозы.
В фармацевтике этот процесс используется для выделения активных фармацевтических ингредиентов из растворов, обеспечивая высокую степень очистки и контроля кристаллических форм.
В металлургии выпарка с кристаллизацией применяется при переработке концентратов, выделении солей металлов и получении чистых соединений.
Оптимизация процесса кристаллизации
Для повышения эффективности кристаллизации в выпарных установках используются различные методы и технологические решения.
Использование затравочных кристаллов предполагает добавление в раствор готовых кристаллических частиц желаемого вещества. Это значительно снижает энергию активации образования зародышей и направляет кристаллизацию на рост этих затравок, обеспечивая получение однородных кристаллов нужного размера.
Контролируемое охлаждение, осуществляемое плавным снижением температуры в соответствии с кривой растворимости, позволяет избежать резких скачков пересыщения и образования мелкой пыли.
Применение ультразвука может стимулировать зародышеобразование и ускорить рост кристаллов в некоторых системах, однако требует осторожного использования, чтобы избежать излишней фрагментации.
Добавление специальных модификаторов кристаллизации влияет на скорость роста, размер и форму кристаллов, позволяя получать продукты с требуемыми характеристиками.
Контроль качества кристаллической продукции
Качество полученных кристаллов определяется размером, формой, чистотой и однородностью. Для контроля этих параметров применяются различные методы анализа.
Гранулометрический анализ позволяет определить распределение кристаллов по размерам. Оптимальное распределение имеет узкий диапазон размеров, что облегчает последующие процессы фильтрации и сушки.
Микроскопия даёт информацию о морфологии кристаллов и наличии дефектов. Сканирующая электронная микроскопия позволяет рассмотреть поверхность кристаллов на наноуровне.
Рентгеновская дифрактометрия применяется для определения кристаллической структуры и идентификации полиморфных форм.
Спектроскопические методы используются для определения примесей и функциональных групп в кристаллах.
Энергетическая эффективность
Выпарные установки с кристаллизацией требуют значительных энергетических затрат. Снижение этих затрат является важной задачей современного производства.
Использование многоступенчатых выпарных аппаратов позволяет значительно снизить потребление пара за счёт повторного использования теплоты испарения на каждой ступени.
Интеграция выпарки с другими процессами, требующими охлаждения, позволяет утилизировать тепловую энергию и повысить общую эффективность технологического комплекса.
Применение современных теплообменников с улучшенными характеристиками теплопередачи способствует снижению необходимой температурной разности и, следовательно, энергетических затрат.
Кристаллизация в выпарных установках представляет собой комплексный процесс, требующий глубокого понимания физико-химических явлений и умелого управления технологическими параметрами. Оптимизация температурного режима, контроль степени пересыщения, применение затравочных кристаллов и специальных модификаторов позволяют получать продукты высокого качества с минимизацией энергетических затрат. Совершенствование технологических решений и внедрение современных методов контроля продолжают расширять возможности применения выпарных установок с кристаллизацией в различных отраслях промышленности, обеспечивая производство конкурентоспособной продукции.
