Вакуум — сердце вашего процесса: как выбрать идеальный насос для выпаривания и не ошибиться
Вакуумный насос пищевого назначения — это устройство, которое удаляет воздух и пары из герметичного пространства, создавая пониженное давление (вакуум) для нужд пищевой промышленности. Такие насосы применяются, например, в процессах вакуумного выпаривания влаги при концентрировании и сушке, а также при упаковке продуктов, чтобы продлить срок хранения, предотвратить окисление и сохранить свежесть.
Представьте, что вы — шеф-повар на кухне будущего, или главный технолог передового химического завода. Ваша задача — убрать лишнюю воду, оставив самую суть продукта. Но есть проблема: огонь — это враг. Если вы начнете кипятить томатную пасту или сложный фармацевтический раствор при 100°C, вы убьете вкус, разрушите витамины или, что еще хуже, спровоцируете нежелательную
Здесь на сцену выходит вакуум. Это не просто «отсутствие воздуха», это ваш главный инструмент управления термодинамикой.
В этой статье мы, опираясь на опыт квалифицированных инженеров, разберем «сердце» любой выпарной установки — вакуумный насос. Мы не будем сыпать сухими формулами из учебников физики. Мы поговорим о том, что реально происходит внутри труб, почему насосы «кричат» от боли (кавитации) и почему модные «сухие» технологии иногда проигрывают старым добрым водяным кольцам.
Магия «холодного кипения»: Зачем нам это нужно?
Прежде чем выбирать железо, давайте вспомним физику процесса. Все руководства по пищевому инжинирингу начинаются с одной аксиомы: давление диктует температуру.
При атмосферном давлении вода кипит при 100°C. Но стоит нам понизить давление в системе до 100 мбар, и вода закипит уже при 45°C. Опустим до 40 мбар — и кипение начнется при 29°C.
Для пищевой промышленности это Святой Грааль.
- Томатная паста и кетчупы: При низкотемпературном выпаривании не происходит карамелизации сахаров (реакция Майяра). Паста остается ярко-красной, а не коричневой.
- Фруктовые соки: Витамин C разрушается при нагреве. Вакуум сохраняет его, а заодно и летучие ароматические вещества, которые иначе улетели бы в трубу вместе с паром.
- Сгущенное молоко: Выпаривание в вакууме предотвращает денатурацию белков и появление «вареного» привкуса.
Для химической промышленности ставки еще выше.
Здесь речь идет не о вкусе, а о безопасности и чистоте. Многие растворители при нагреве становятся взрывоопасными или агрессивными. Вакуум позволяет перегонять их «нежно», возвращая чистый растворитель обратно в цикл (рекуперация), что критически важно для современных концепций нулевого сброса жидкости.
Битва титанов: Жидкостно-кольцевые vs сухие винтовые насосы
Когда вы открываете каталог производителя, глаза разбегаются. Но для задач выпаривания рынок делят две основные технологии. Давайте устроим им честный баттл.
Старая гвардия: Жидкостно-кольцевые вакуумные насосы ЖКВН. Если вы зайдете на старый консервный завод или на химическое производство, вы, скорее всего, увидите их. Яркие представители вида – это водокольцевые вакуумные насосы типа ВВН. Это «рабочие лошадки» индустрии.

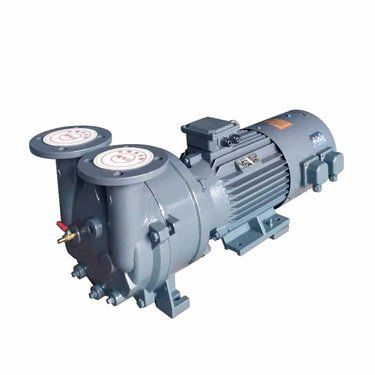

Рисунок - Водокольцевой вакуумный насос
Как это работает? Представьте себе пропеллер, вращающийся внутри барабана, но смещенный от центра. В барабан налита вода. Когда пропеллер крутится, центробежная сила прижимает воду к стенкам, образуя кольцо. Между ступицей пропеллера и этим водяным кольцом образуются полости-серпы, которые то расширяются (всасывая газ), то сжимаются (выталкивая его).
Почему их любят? Главное преимущество ЖКВН в процессах выпаривания — это изотермическое сжатие. Вода внутри насоса постоянно забирает тепло. Это значит, что даже если вы качаете взрывоопасный газ, он не нагреется до температуры воспламенения. Второй плюс — они «всеядны». Если из вашего выпарного аппарата случайно «прилетит» пробка жидкости или пены (унос продукта), сухой насос может заклинить. Жидкостное кольцо же просто «проглотит» это, ведь оно само состоит из жидкости.
В чем подвох? У этой технологии есть ахиллесова пята, о которой предупреждают все эксперты: давление насыщенных паров рабочей жидкости.
Насос не может создать вакуум глубже, чем давление кипения воды, которая крутится внутри него. Если вы используете обычную воду температурой +25°C, вы физически не получите вакуум глубже 30 мбар. А если вода нагреется до +40°C (что часто бывает летом), насос потеряет половину своей производительности и начнет «кавитировать».
Восстание машин: сухие винтовые насосы
В последние 10–15 лет в индустрию ворвались «сухие» технологии. Они пришли из мира полупроводников, где чистота — это религия.
Как это работает? Два винта сложной формы вращаются навстречу друг другу с микроскопическим зазором, но не касаясь. Они механически проталкивают газ от входа к выходу. В рабочей камере нет ни масла, ни воды.
Почему это круто для химии и фармацевтики?
- Чистота продукта: Нет риска, что сервисная жидкость (вода или масло) попадет в ваш продукт из-за обратного потока.
- Идеальная рекуперация: На выходе из насоса вы получаете чистый пар того растворителя, который выпаривали. Поставив конденсатор после насоса, вы собираете 99% растворителя в жидком виде и используете его снова. В случае с жидкостным кольцом растворитель смешался бы с водой кольца, и вам пришлось бы утилизировать тонны загрязненной воды.
- Глубокий вакуум: Винтовые насосы легко дают вакуум до 0,01 мбар, что позволяет кипятить даже самые «тугоплавкие» вещества при комнатной температуре.
Главный минус: Они боятся грязи. Если ваш продукт кристаллизуется, липнет или полимеризуется (как бывает с сахарными сиропами или клеями), винты могут зарасти и заклинить. Хотя современные модели имеют специальные покрытия и режимы промывки, риск остается.
Рисунок - Вакуумный насос Рутса
Управление процессом: Как не «взорвать» продукт
В зарубежной литературе по автоматизации (особенно в статьях по PID-регулированию) часто упоминается проблема гистерезиса и «вскипания».
Представьте: вы включаете насос на полную мощность. Давление в баке резко падает. Внезапно вся жидкость вскипает одновременно, превращаясь в пену, которая летит в насос. Это катастрофа.
Качественная система должна управлять вакуумом плавно. Для этого используют частотные преобразователи на двигателях насосов или регулирующие клапаны с подсосом инертного газа.
Советы по настройке от бывалых инженеров
Вам нужно поддерживать так называемый стабильный ΔT (разницу температур) между греющим паром и кипящим продуктом. Если вакуум «гуляет», температура кипения скачет, и теплообмен нарушается.
Материаловедение: из чего должен быть сделан ваш насос?
Если вы работаете с пищевыми продуктами (молоко, соки), стандарт — это нержавеющая сталь AISI 304 или AISI 316L. Она инертна, легко моется CIP-мойкой (Cleaning In Place) и не боится кислот, содержащихся во фруктах.
Но если мы говорим о химическом выпаривании (кислоты, хлориды, растворители), тут в игру вступают «тяжеловесы». Производители предлагают следующие варианты защиты:
- Никелевые сплавы: короли коррозионной стойкости. Используются, когда вы выпариваете агрессивные кислоты. Дорого, но вечно;
- Покрытия PFA/PTFE (тефлон): внутренности насоса покрываются слоем полимера. Отлично работает с растворителями, но боится абразивных частиц (песка, кристаллов солей);
- Керамические покрытия: Используются в винтовых насосах для защиты от износа, если в выпариваемой жидкости есть твердые частицы.
Подводные камни эксплуатации (О чем молчат рекламные буклеты)
Самая большая боль операторов выпарных установок с жидкостными насосами — это кавитация. Это явление похоже на то, как если бы внутри вашего насоса взрывались тысячи микроскопических мин. Пузырьки пара образуются в зонах низкого давления и схлопываются в зонах высокого, выгрызая металл крыльчатки. Звук при этом такой, будто в насос насыпали гравия.
Чтобы избежать этого и других проблем, предлагаю вам чек-лист, составленный на основе рекомендаций инженеров:
- следите за температурой сервисной жидкости — чем она холоднее, тем глубже вакуум и меньше риск кавитации (в идеале используйте чиллер);
- установите антикавитационный клапан — простая трубка, соединяющая нагнетание и всасывание, может спасти дорогой насос, гася пузырьки;
- проверяйте pH рабочей воды — если вы выпариваете кислые продукты, пары могут подкислять воду в кольце, вызывая скрытую коррозию;
- используйте сепараторы на входе — циклонный фильтр перед насосом спасет его от гидроудара, если пена из реактора пойдет верхом;
- контролируйте уровень масла в картерах (для винтовых насосов) — хотя камера сухая, редуктор нуждается в смазке, и его перегрев — частая причина отказа.
Энергоэффективность и тренды 2025 года
Мир сходит с ума по энергосбережению. В Европе сейчас бум на технологию MVR (Mechanical Vapor Recompression, механическая рекомпрессия пара). Суть проста и гениальна: пар, который выделяется при кипении продукта, не выбрасывается и не конденсируется водой (теряя энергию). Его сжимают специальным вакуумным нагнетателем (часто типа Roots или турбовентилятором). При сжатии температура пара растет, и его направляют... обратно в греющую рубашку того же выпарного аппарата!
Получается замкнутый цикл. Вы тратите энергию только на вращение вакуумного насоса/компрессора, а тепло для выпаривания берете из самого продукта. Эффективность таких систем достигает поразительных цифр — на выпаривание 1 тонны воды тратится в 20-30 раз меньше энергии, чем при прямом нагреве паром из котельной.
Заключение: Как сделать правильный выбор?
Выбор вакуумного насоса для выпаривания — это всегда компромисс между ценой, надежностью и качеством продукта. В качестве дополнительной информации мы подготовили для вас статью с подробным описанием выпарных установок.
Если вы — небольшое производство джемов или соусов, и ваш бюджет ограничен, жидкостно-кольцевой насос из нержавейки станет вашим верным другом на десятилетия. Он простит ошибки персонала, попадание сиропа внутрь и перепады температур. Главное — дайте ему холодной воды.
Если же вы строите современный завод по производству фармсубстанций, эфирных масел или занимаетесь глубокой очисткой стоков с возвратом растворителей — смотрите в сторону сухих винтовых насосов. Да, они стоят дороже на старте. Но отсутствие затрат на утилизацию загрязненной воды и чистота конечного продукта окупят инвестиции за 1-2 года.
Помните: вакуумный насос — это не просто «всасыватель воздуха». Это инструмент, который позволяет вам обмануть природу, заставив воду кипеть без огня. Выбирайте его с умом, обслуживайте с любовью, и ваш продукт будет безупречен.
