Материал изготовления выпарных установок

Материалы для выпарных установок: нержавейка, титан или дуплекс?

Выбор материала для изготовления выпарных установок является критически важным решением, которое напрямую влияет на эффективность производства, срок службы оборудования и общую экономическую целесообразность проекта. Современная промышленность предлагает три основных варианта конструкционных материалов: нержавеющую сталь (преимущественно марки 316L), титановые сплавы и дуплексные стали (2205, 2507). Каждый из этих материалов обладает уникальными характеристиками, определяющими области их рационального применения.

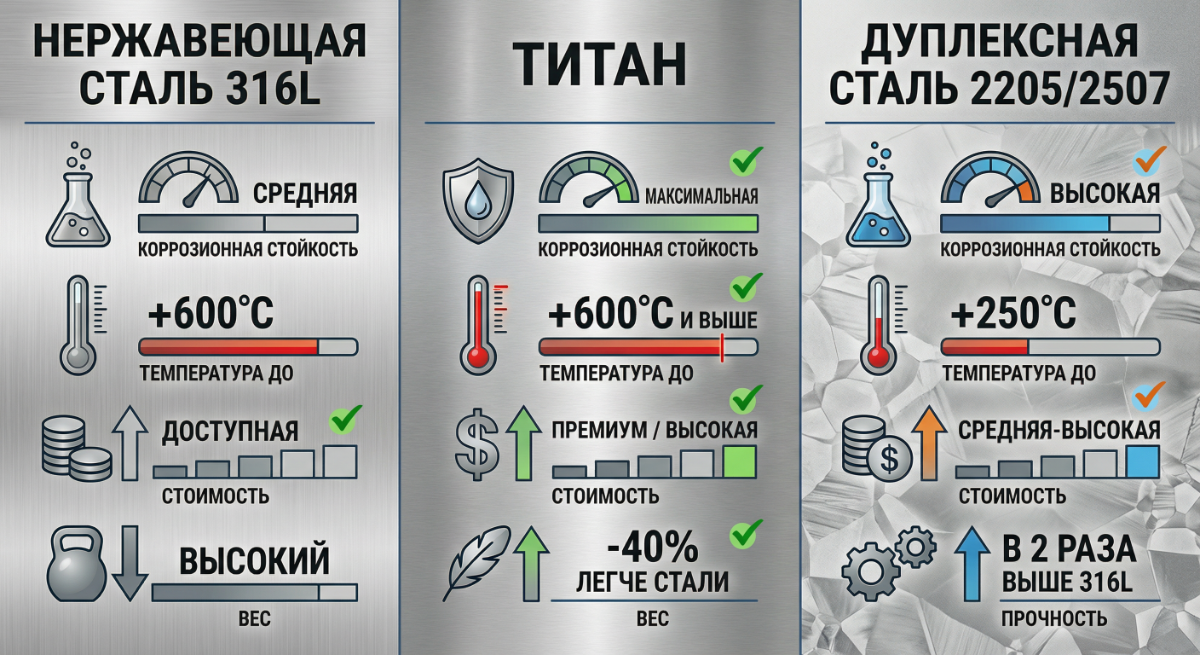

Рисунок - Сравнение материалов для изготовления контактирующих с обрабатываемым продуктом поверхностей выпарных установок

Нержавеющая сталь 316L: проверенное решение

Нержавеющая сталь марки AISI 316L остается базовым стандартом для производства выпарного оборудования в пищевой, химической и фармацевтической промышленности. Эта низкоуглеродистая аустенитная сталь содержит 16-18% хрома, 10-14% никеля и 2-3% молибдена, что обеспечивает превосходный баланс между коррозионной стойкостью и экономической эффективностью.

Преимущества нержавеющей стали 316L

Ключевыми достоинствами этого материала являются:

• высокая устойчивость к межкристаллитной коррозии благодаря пониженному содержанию углерода (≤0,03%);
• превосходная свариваемость без необходимости последующей термообработки;
• стойкость к питтинговой коррозии в хлорсодержащих средах за счет присутствия молибдена;
• широкий температурный диапазон эксплуатации от -190°C до +870°C;
• относительно доступная стоимость по сравнению с альтернативными материалами;
• технологичность обработки и монтажа.

Нержавеющая сталь 316L демонстрирует скорость коррозии менее 0,03 мм/год в морской воде при температуре 20°C, что делает ее пригодной для большинства промышленных применений. Материал сохраняет стабильные механические свойства при непрерывной эксплуатации до 600°C.

Ограничения применения

Несмотря на многочисленные преимущества, сталь 316L имеет определенные ограничения:

• недостаточная стойкость в средах с высокой концентрацией хлоридов (более 200 ppm);
• снижение прочностных характеристик при температурах выше 600°C;
• риск коррозионного растрескивания под напряжением в особо агрессивных условиях;
• относительно высокая плотность (7,9 г/см³), увеличивающая массу конструкций.

Титан: премиальное решение для экстремальных условий

Титановые сплавы представляют собой высокотехнологичный материал, обеспечивающий непревзойденную коррозионную стойкость в самых агрессивных средах. Для выпарных установок чаще всего применяется технически чистый титан ВТ1-0 или сплав Ti-6Al-4V (Grade 5).

Уникальные характеристики титана

Титан демонстрирует исключительные эксплуатационные свойства:

• практически абсолютная коррозионная стойкость (скорость коррозии менее 0,02 мм/год) в хлоридах, сульфатах, азотной кислоте и органических средах;
• высокое отношение прочности к весу благодаря низкой плотности (4,5 г/см³) — на 40-45% легче нержавеющей стали;
• сохранение механических свойств при температурах до 600°C и выше;
• устойчивость к питтинговой, щелевой и межкристаллитной коррозии;
• увеличенный срок службы оборудования — при трехлетней эксплуатации титановые выпарные аппараты не показывают следов коррозии и не требуют ремонта;

Титан устойчив в кипящих растворах гидроксида аммония до 20% концентрации, растворах щелочей до 1%, уксусной кислоте любой концентрации при температуре до 100°C, что делает его незаменимым в химической и пищевой промышленности.

Недостатки титановых решений

Основными сдерживающими факторами широкого применения титана являются:

• значительно более высокая стоимость материала — в несколько раз дороже нержавеющей стали;
• сложность механической обработки из-за высокой прочности и низкой теплопроводности;
• специальные требования к сварке — необходимость защиты инертным газом (аргоном) для предотвращения окисления;
• ограниченная доступность на рынке по сравнению со стандартными марками стали;
• высокие требования к квалификации персонала при монтаже и обслуживании.

Дуплексные стали: оптимальный компромисс

Дуплексные нержавеющие стали (Duplex 2205 и Super Duplex 2507) представляют собой современное инженерное решение, сочетающее преимущества аустенитных и ферритных сталей. Двухфазная микроструктура обеспечивает уникальный баланс прочности и коррозионной стойкости.

Преимущества дуплексных сталей

Марка 2205 содержит 22% хрома, 5% никеля и 3% молибдена, обеспечивая следующие преимущества:

• прочность в два раза выше, чем у аустенитных сталей (предел текучести 450-550 МПа);
• превосходная стойкость к питтинговой и щелевой коррозии (PREN ~35-38);
• возможность использования более тонких стенок, что снижает вес и стоимость конструкций;
• отличная усталостная прочность при циклических нагрузках;
• хорошая свариваемость с контролируемым охлаждением;
• более доступная цена по сравнению с высоколегированными аустенитными сталями благодаря сниженному содержанию никеля.

Супердуплексная сталь 2507 с повышенным содержанием хрома (25%), никеля (7%) и молибдена (4%) демонстрирует еще более высокие показатели:

• предел прочности 750-1000 МПа;
• превосходная коррозионная стойкость (PREN ~45-48);
• идеальное решение для сред с высокой концентрацией хлоридов.

Эксплуатационные ограничения

Дуплексные стали имеют определенные ограничения:

• максимальная температура эксплуатации ограничена 250-300°C из-за риска охрупчивания;
• повышенные требования к режимам сварки и термообработке для предотвращения фазового дисбаланса;
• снижение пластичности при температурах ниже -50°C;
• более высокая стоимость по сравнению с базовой нержавеющей сталью 316.

Критерии выбора материала для выпарных установок

Выбор оптимального материала определяется комплексом технологических и экономических факторов.

Характер обрабатываемой среды

Ключевым фактором является агрессивность среды:

• для умеренно агрессивных сред (пищевые продукты, молоко, соки) оптимальна нержавеющая сталь 316L;
• при высоких концентрациях хлоридов (морская вода, рассолы) предпочтительны дуплексные стали 2205/2507 или титан;
• для работы с концентрированными кислотами и щелочами лучший выбор — титановые сплавы.

Температурный режим эксплуатации

Рабочая температура определяет выбор следующим образом:

• для температур 35-150°C подходят все три материала;
• при температурах 150-600°C рекомендуется нержавеющая сталь 316L или титан;
• выше 250°C дуплексные стали не применяются.

Экономические соображения

Стоимость является важным фактором принятия решения:

• нержавеющая сталь 316L обеспечивает оптимальное соотношение цена/качество для большинства применений;
• дуплексные стали дороже на 20-40%, но их применение оправдано снижением веса конструкций и увеличением срока службы;
• титан требует максимальных капитальных вложений, но обеспечивает минимальные эксплуатационные затраты и максимальный срок службы в агрессивных средах.

Требования к обслуживанию

Технологичность и простота обслуживания также играют роль:

• нержавеющая сталь легко сваривается и обрабатывается стандартным оборудованием;
• дуплексные стали требуют соблюдения специальных режимов сварки;
• титан нуждается в специализированном оборудовании и высокой квалификации персонала.

Практические рекомендации по применению

Для пищевой промышленности (выпаривание молока, соков, паст) базовым выбором остается нержавеющая сталь AISI 316L, обеспечивающая необходимую гигиеничность и коррозионную стойкость при умеренных затратах. Рабочий температурный диапазон 35-75°C позволяет проводить щадящую обработку термочувствительных продуктов.

В химической промышленности при работе с минерализованными стоками, концентрированными солевыми растворами и агрессивными кислотами целесообразно применение дуплексных сталей 2205/2507 или титановых сплавов. Выбор между ними определяется температурным режимом (до 250°C — дуплекс, выше — титан) и экономическими возможностями.

Для опреснительных установок, работающих с морской водой, дуплексные стали демонстрируют оптимальный баланс коррозионной стойкости и стоимости. При необходимости работы в условиях повышенной температуры и давления следует рассмотреть применение титана.

Выбор материала для выпарных установок требует комплексного анализа условий эксплуатации, экономических факторов и долгосрочной стратегии предприятия. Нержавеющая сталь 316L остается универсальным решением для большинства применений, обеспечивая надежность и доступность. Дуплексные стали 2205/2507 представляют собой перспективное направление развития, сочетающее высокие эксплуатационные характеристики с разумной стоимостью. Титановые сплавы являются премиальным выбором для наиболее сложных условий, где их уникальные свойства полностью оправдывают высокие начальные инвестиции многократным увеличением срока службы и минимальными эксплуатационными расходами.
