Как выбрать оборудование для маслоэкстракционного производства

Оборудование для маслоэкстракционного завода (МЭЗ) представляет собой технологический комплекс машин и аппаратов, предназначенных для извлечения растительных масел из масличного сырья методом прессования-экстракции или прямой экстракции с применением органических растворителей. В современном контексте МЭЗ — это высокоавтоматизированное производство с мощностью переработки от 200 до 3000 тонн сырья в сутки, обеспечивающее максимальный выход масла и высокое качество продукции.

Маслопрессовое оборудование работает по принципу механического отжима и включает прессы различных конструкций для холодного или горячего прессования семян. Современные заводы часто применяют комбинированную технологию: предварительный отжим на прессах с последующей экстракцией остаточного масла из жмыха, что позволяет достичь степени извлечения масла до 99,5%.

Главное отличие современного оборудования от устаревших моделей заключается в высокой степени автоматизации процессов, энергоэффективности, экологической безопасности и возможности переработки широкого спектра масличных культур — подсолнечника, рапса, сои, льна, горчицы.

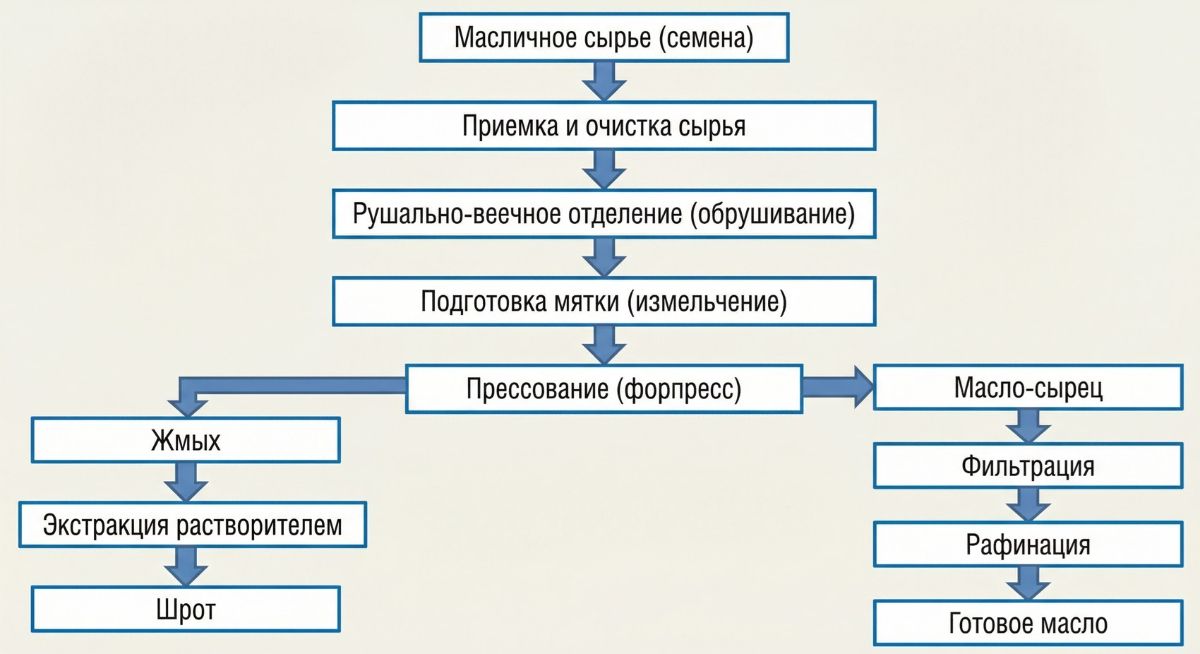

Рисунок - Схема производства масла из семян масличных культур

Основные группы оборудования маслоэкстракционного завода

Технологическая линия МЭЗ включает несколько обязательных участков, каждый из которых оснащается специализированным оборудованием.

Участок подготовки и очистки сырья

• сепараторы магнитные для удаления металломагнитных примесей;
• сита и решета для отделения крупного сора и органических примесей;
• аспирационные системы для удаления легких фракций и пыли;
• весовые дозаторы для точного учета поступающего сырья;
• сушильное оборудование для снижения влажности семян до 6-7%.

Рушально-веечное отделение

• рушки различных типов (центробежные, дисковые, вальцовые) для отделения лузги от ядра;
• вейки для разделения рушанки на фракции по плотности и размеру;
• сепараторы для финишной очистки ядра от остатков лузги;
• системы аспирации для транспортировки лузги.

Отделение подготовки мятки

• вальцовые станки для измельчения ядра и разрушения клеточной структуры;
• жаровни или пропариватели для гидротермической обработки мятки (влаготепловая обработка мятки);
• системы контроля температуры и влажности мезги;
• транспортеры и элеваторы для перемещения обработанного материала.

Прессовое отделение

• шнековые прессы различной производительности от 5 до 50 тонн в сутки;
• форпрессы для предварительного отжима с остаточной масличностью 16-18%;
• экспеллеры для окончательного отжима с остаточной масличностью 6-8%;
• системы охлаждения жмыха перед подачей на экстракцию.

Экстракционное отделение

• экстракторы различных конструкций (карусельные, ленточные, погружные);
• дистилляционные – выпарные установки для выпаривания растворителя из мисцеллы;
• тостеры для удаления растворителя из шрота;
• системы рекуперации и очистки растворителя;
• конденсаторы и абсорберы для улавливания паров растворителя.

Критерии выбора оборудования для МЭЗ

При формировании технологической линии маслоэкстракционного производства необходимо учитывать множество технических, экономических и эксплуатационных факторов.

Производственная мощность

Проектная мощность определяет габариты и производительность всех единиц оборудования. Для малых заводов оптимальна мощность 100-300 тонн сырья в сутки, для средних — 500-1000 тонн, для крупных промышленных комплексов — 1500-3000 тонн.

Таблица - Зависимость параметров проекта от масштаба МЭЗ

Универсальность оборудования

Современное производство требует гибкости в переработке различных видов масличного сырья. Универсальное оборудование позволяет перерабатывать подсолнечник, рапс, сою, лен без капитальной переналадки, меняя лишь технологические режимы.

Энергоэффективность

Удельный расход электроэнергии на переработку 1 тонны сырья составляет критерий экономической эффективности производства. Современные линии потребляют 35-55 кВт·ч/т, тогда как устаревшее оборудование — до 80-100 кВт·ч/т. Дополнительно следует учитывать расход пара, воды и топлива для котельной.

Степень автоматизации

Автоматизированные системы управления технологическим процессом (АСУ ТП) снижают влияние человеческого фактора, повышают стабильность качества продукции и сокращают эксплуатационные расходы. Полная автоматизация включает:

• автоматический контроль температуры, давления, влажности на всех этапах;
• дистанционное управление оборудованием с единого пульта;
• систему аварийной остановки при отклонении параметров;
• учет и контроль расхода сырья, растворителя, энергоносителей;
• автоматическое формирование производственных отчетов.

Экологические требования

Современные нормы экологической безопасности диктуют жесткие требования к выбросам и сбросам. Оборудование должно обеспечивать:

• герметичность экстракционного отделения с концентрацией паров растворителя не более 0,001 мг/л;
• степень улавливания паров в системах абсорбции не менее 99,5%;
• очистку сточных вод до нормативных показателей ПДК;
• утилизацию лузги и шрота без загрязнения окружающей среды.

Технологическая схема комплектации МЭЗ

Рациональная компоновка оборудования обеспечивает непрерывность технологического процесса и минимизирует транспортные потери сырья.

Упрощенная блок-схема технологического процесса МЭЗ

Типовая последовательность установки оборудования:

• Приемное отделение с автомобильными весами и разгрузочными эстакадами.
• Силосы для хранения сырья емкостью на 3-7 суток работы завода.
• Очистительное отделение с сепараторами и сушилками.
• Рушально-веечное отделение для отделения лузги от ядра.
• Отделение подготовки мятки с вальцовыми станками и жаровнями.
• Прессовое отделение с форпрессами и экспеллерами.
• Экстракционное отделение — ядро технологической линии МЭЗ.
• Участок выпаривания и дистилляции мисцеллы.
• Участок обработки шрота с тостерами и сушилками.
• Резервуарный парк для хранения готового масла.
• Котельная и компрессорная станция.
• Цех рафинации и дезодорации (опционально).

Производители оборудования для МЭЗ

На российском рынке представлено следующее оборудование и зарубежного производства.

• Crown Iron Works (США) — мировой лидер в производстве экстракционного оборудования;
• Desmet Ballestra (Бельгия) — полные линии "под ключ" для МЭЗ любой мощности;
• Anderson International (США) — специализируется на прессовом оборудовании;
• китайские производители — бюджетные решения с приемлемым качеством.

При выборе поставщика критически важно учитывать наличие компетентного в процессах масложировой промышленности поставщика в регионе, а также доступность запасных частей.

Стоимость комплектации МЭЗ

Инвестиционная стоимость проекта зависит от мощности, степени автоматизации и происхождения оборудования.

Таблица - Структура инвестиций для МЭЗ мощностью 1000 т/сутки

Общая стоимость комплекта оборудования для завода средней мощности (1000 т/сутки) с европейским оборудованием составляет 1500-2200 млн рублей, с китайским — гораздо меньше.

Эксплуатация и техническое обслуживание

Надежность работы МЭЗ определяется качеством регулярного технического обслуживания.

Регламентные работы

• ежедневная проверка герметичности экстракционного оборудования;
• еженедельная ревизия подшипниковых узлов и приводов;
• ежемесячная калибровка контрольно-измерительных приборов;
• квартальная очистка теплообменников и конденсаторов;
• ежегодная ревизия всех единиц оборудования с заменой изношенных деталей.

Запасные части

Критически важно иметь складской запас расходных материалов и запчастей:

• сита и решета веек — срок службы 6-8 месяцев;
• барабаны и деки рушально-веечного оборудования — 12-18 месяцев;
• шнеки и гильзы прессов — 8-12 месяцев;
• уплотнения и прокладки — 3-6 месяцев;
• подшипники всех типоразмеров — по мере износа.

Выбор оборудования для маслоэкстракционного производства требует комплексного подхода с учетом технических, экономических и эксплуатационных факторов. Оптимальная стратегия заключается в балансе между первоначальными инвестициями и операционными расходами на протяжении всего жизненного цикла завода (15-20 лет).

Для начинающих инвесторов рекомендуется выбирать проверенных поставщиков с положительными отзывами и реализованными проектами на территории России. Приоритет следует отдавать оборудованию с высокой степенью автоматизации и энергоэффективности, что обеспечит конкурентоспособность производства в долгосрочной перспективе.

Важно закладывать в проект 10-15% резерва мощности для возможности расширения производства без капитальной реконструкции. Грамотный выбор оборудования на этапе проектирования определяет рентабельность предприятия на десятилетия вперед.
