Автоматизация выпарных установок: современные решения для промышленности

Выпарные установки представляют собой ключевой элемент технологических процессов во многих отраслях промышленности. Процесс выпаривания используется для концентрирования растворов, разделения растворенных веществ и получения чистого растворителя. В современных условиях возрастающих требований к энергоэффективности, качеству продукции и безопасности производства автоматизация выпарных установок становится не просто желательной, а необходимой мерой для обеспечения конкурентоспособности эксплуатирующего предприятия.

Автоматизированные системы управления технологическими процессами выпаривания позволяют решать комплексные задачи оптимизации энергопотребления, поддержания стабильных параметров продукта и минимизации человеческого фактора в управлении сложными многокорпусными установками.

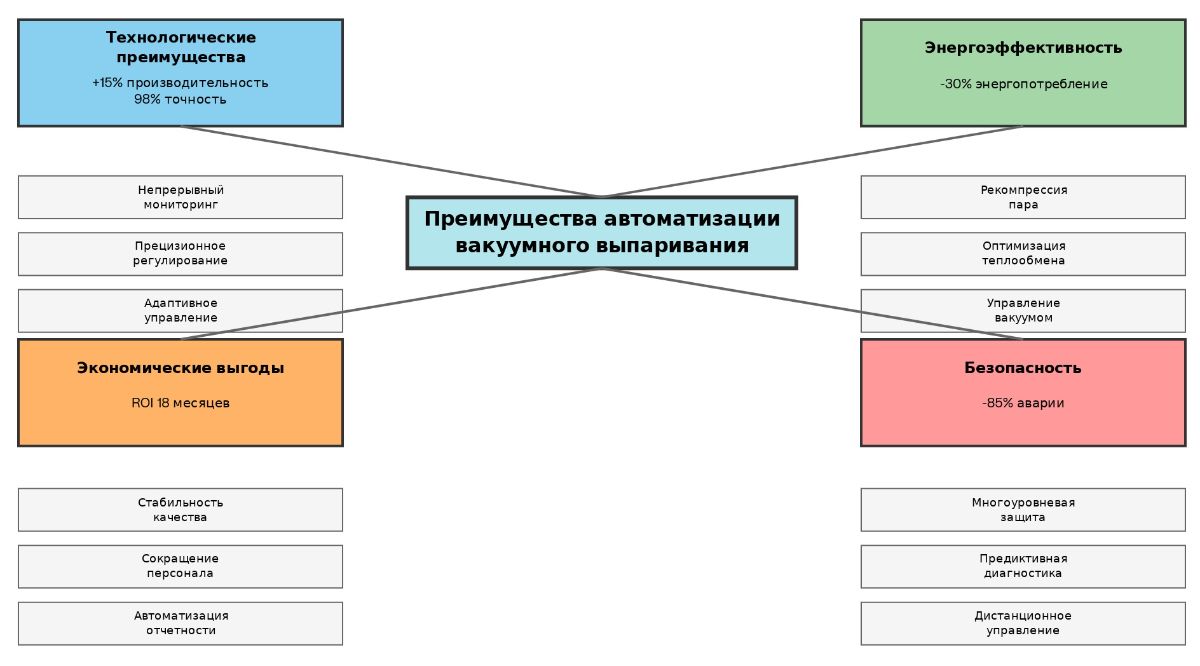

Рисунок - Преимущества автоматизации выпарных установок

Задачи автоматизации выпарных установок

Современная система автоматизации выпарной установки призвана решать широкий спектр технологических и производственных задач:

• циклический сбор и первичная обработка информации о параметрах процесса выпаривания;
• вторичная обработка полученной информации и формирование управляющих воздействий на исполнительные механизмы;
• непрерывный мониторинг температуры, давления, уровня жидкости в корпусах установки;
• контроль концентрации растворов на входе и выходе каждого корпуса;
• автоматическое регулирование подачи греющего пара и расхода исходного раствора;
• поддержание заданного вакуума в корпусах выпарной установки;
• управление системами конденсации и отвода вторичных паров;
• защита оборудования от аварийных ситуаций и нештатных режимов работы;
• оптимизация энергопотребления за счет рационального распределения тепловой энергии;
• формирование отчетности и архивирование технологических данных.

Реализация этих задач позволяет существенно повысить эффективность работы выпарных установок, снизить удельные энергозатраты и улучшить качество конечной продукции.

Структура автоматизированной системы управления

Типовая автоматизированная система управления технологическим процессом выпарной установки включает несколько взаимосвязанных уровней.

Уровень полевых устройств

Нижний уровень системы образуют датчики и исполнительные механизмы, непосредственно взаимодействующие с технологическим процессом:

• датчики температуры, устанавливаемые в греющих камерах, сепараторах и трубопроводах;
• датчики давления для контроля вакуума и давления греющего пара;
• уровнемеры различных типов для контроля заполнения корпусов;
• расходомеры для измерения потоков растворов, пара и конденсата;
• датчики концентрации и плотности растворов;
• регулирующие клапаны на линиях подачи пара, раствора и отвода продукта;
• запорная арматура с электроприводами;
• насосы с регулируемым приводом.

Особое внимание при выборе датчиков уделяется их способности работать в агрессивных средах, при повышенных температурах и в условиях вакуума.

Уровень контроллеров

Средний уровень системы представлен программируемыми логическими контроллерами, которые выполняют следующие функции:

• опрос датчиков и первичная обработка сигналов;
• реализация алгоритмов автоматического регулирования;
• формирование управляющих воздействий на исполнительные механизмы;
• выполнение логических операций блокировок и защит;
• обмен данными с верхним уровнем системы.

Современные контроллеры обладают высокой надежностью и быстродействием.

Уровень диспетчеризации

Верхний уровень системы включает операторские станции с SCADA-системами, обеспечивающими:

• визуализацию технологического процесса в режиме реального времени;
• отображение мнемосхем оборудования с индикацией текущих параметров;
• управление технологическими режимами со стороны оператора;
• формирование отчетов о ходе процесса;
• архивирование данных для последующего анализа;
• сигнализацию аварийных и предупредительных событий.

Системы автоматического регулирования

Ключевым элементом автоматизации выпарных установок являются системы автоматического регулирования основных параметров процесса.

Регулирование температурного режима

Система регулирования температуры в корпусах выпарной установки строится на основе каскадных регуляторов. Основной контур регулирует температуру кипящего раствора, воздействуя на задание вспомогательного контура, который управляет расходом греющего пара. Такая схема обеспечивает высокое качество регулирования при изменении внешних возмущений.

Контроль концентрации

Поддержание заданной концентрации конечного продукта осуществляется системой комбинированного регулирования, учитывающей как концентрацию исходного раствора, так и производительность установки по испаренной влаге. Использование современных датчиков плотности и проводимости позволяет реализовать непрерывный контроль концентрации.

Управление вакуумом

Для многокорпусных установок с разрежением в корпусах критически важно поддержание стабильного вакуума. Система регулирования управляет производительностью вакуум-насосов и конденсаторами, обеспечивая оптимальное распределение температур по корпусам.

Регулирование уровня

В каждом корпусе выпарной установки необходимо поддерживать определенный уровень раствора. Система регулирования уровня воздействует на расход раствора, поступающего в корпус, обеспечивая стабильную работу теплообменных поверхностей.

Особенности автоматизации многокорпусных установок

Многокорпусные выпарные установки представляют собой сложные объекты управления с множеством взаимосвязанных параметров. Автоматизация таких установок требует применения координированных систем управления.

Основные принципы автоматизации многокорпусных установок включают:

• согласованное управление подачей раствора во все корпуса;
• балансировку тепловых потоков между корпусами;
• компенсацию взаимного влияния контуров регулирования;
• адаптацию параметров регуляторов при изменении производительности;
• реализацию алгоритмов оптимального распределения нагрузки.

Для решения этих задач применяются современные методы многомерного регулирования и системы с прогнозирующими моделями процесса.

Энергосберегающие решения

Выпарные установки относятся к наиболее энергоемким объектам химической и пищевой промышленности. Автоматизация открывает широкие возможности для оптимизации энергопотребления.

Системы тепловой рекомпрессии

Автоматизированные системы управления установками с термической или механической рекомпрессией пара позволяют возвращать часть вторичного пара в качестве греющего агента, существенно снижая расход свежего пара. Система управления обеспечивает:

• оптимальное соотношение между количеством рекомпрессированного и свежего пара;
• защиту компрессора от недопустимых режимов работы;
• балансировку энергетических потоков;
• адаптацию режима к изменению производительности установки.

Оптимизация распределения греющего пара

Система автоматизации анализирует текущую производительность установки и распределяет тепловую энергию наиболее рациональным образом между корпусами, минимизируя общий расход пара при обеспечении заданного качества продукта.

Системы защиты и блокировок

Надежность работы выпарной установки обеспечивается комплексом автоматических защит:

• защита от превышения максимально допустимой температуры в корпусах;
• предотвращение работы насосов при недостаточном уровне жидкости;
• аварийное отключение подачи пара при нарушении циркуляции раствора;
• блокировки пуска оборудования при невыполнении условий безопасности;
• автоматический перевод установки в безопасный режим при аварийных ситуациях.

Реализация этих функций снижает риск повреждения оборудования и обеспечивает безопасность персонала.

Интеграция с системами верхнего уровня

Современная автоматизированная система управления выпарной установкой не является изолированной, а интегрируется в общую информационную систему предприятия. Обеспечивается обмен данными с системами планирования производства, управления энергоресурсами, технического обслуживания оборудования.

Такая интеграция позволяет:

• координировать работу выпарной установки с другими участками производства;
• оптимизировать график работы с учетом тарифов на энергоносители;
• планировать техническое обслуживание на основе фактической наработки оборудования;
• формировать производственную отчетность в едином формате предприятия.

Преимущества автоматизации

Внедрение современных систем автоматизации выпарных установок обеспечивает существенные технико-экономические преимущества:

• повышение производительности установки на десять-пятнадцать процентов за счет оптимизации режимов;
• снижение удельного расхода греющего пара на двадцать-тридцать процентов;
• улучшение стабильности качества конечного продукта;
• сокращение времени перехода на другие режимы работы;
• минимизация влияния человеческого фактора на качество управления;
• снижение эксплуатационных затрат за счет оптимизации режимов;
• повышение безопасности производства;
• увеличение межремонтного периода работы оборудования.

Автоматизация выпарных установок является необходимым условием обеспечения конкурентоспособности современного производства. Комплексный подход к проектированию систем управления, использование надежных датчиков и контроллеров, применение современных алгоритмов регулирования позволяют достичь высоких технико-экономических показателей работы оборудования. Координированное управление всеми параметрами технологического процесса обеспечивает стабильное качество продукции при минимальных энергозатратах и максимальной надежности работы установки.
